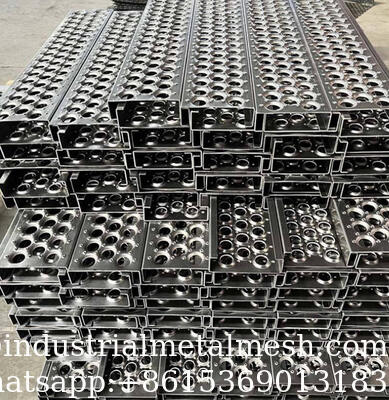

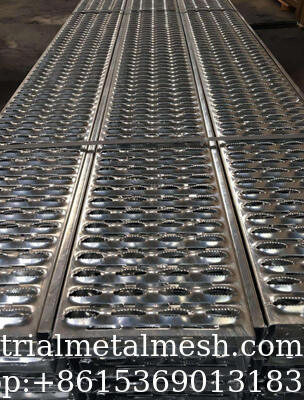

Grille de sécurité Grip Strut perforée à trous ronds antidérapante pour plateformes extérieures
La grille de sécurité Grip Strut est utilisée pour créer des passerelles et des marches d'escalier antidérapantes. Les planches offrent un rapport résistance/poids élevé, garantissant une capacité de charge importante et une longue durée de vie.
Le produit est fabriqué à partir d'une grille métallique légère spécialement conçue pour la sécurité sous les pieds. Sa construction monobloc unique en forme de losange offre une résistance au glissement dans toutes les directions.
Le Grip Strut est idéal pour toutes les surfaces de marche/travail où la boue, la glace, la neige, la graisse, l'huile et les détergents créent des conditions glissantes ou dangereuses.
La surface dentelée est conçue en motif losange ouvert. Cela permet le drainage des fluides, de la boue, des copeaux et autres débris causant des accidents.
Conception personnalisée :
-
Toutes les grilles de sécurité Guorun sont également disponibles en tôles planes sans bords pliés.
-
Dans ce cas, la largeur maximale du champ embouti ne doit pas dépasser 750 mm pour les formes losanges.
-
Pour des raisons de fabrication, ces coupes planes présentent une légère courbure.
-
Des grilles avec des dimensions (H/L/l) autres que celles mentionnées ci-dessus peuvent également être produites.
-
Des grilles avec des bords ou des surfaces non perforés sur une ou deux surfaces avant sont également disponibles.
-
Nous pouvons également être fournis avec des trous de drainage de 5 mm.
-
Veuillez nous contacter pour toute question technique supplémentaire.
Matériaux de la grille de plancher Grip Strut, de la grille des marches d'escalier
- Acier pré-galvanisé (ASTM A-924-G90) : calibre 12 ou 14.
- Acier laminé à chaud : calibre 12 ou 14.
- Alliage d'aluminium 5052H32 : épaisseur 0,080" ou 0,100".
- Acier inoxydable type 304 ou type 316 : calibre 16.
Spécification générale
| Qualité du matériau |
Acier pré-galvanisé
Acier laminé à chaud décapé et huilé (HRPO)
Alliage d'aluminium 5052
Acier inoxydable 304, Acier inoxydable 316 |
| Calibre du matériau |
Calibre 9, 10, 11, 12, 13, |
| Motifs disponibles |
Dentelé standard, non dentelé, usage intensif |
| Largeurs et nombre de trous |
2 trous losanges pour une largeur de 4-3/4"
3 trous losanges pour une largeur de 7"
4 trous losanges pour une largeur de 9-1/2"
5 trous losanges pour une largeur de 11-3/4"
6 trous losanges pour une largeur de 14-3/4"
7 trous losanges pour une largeur de 17"
9 trous losanges pour une largeur de 21-1/2"
10 trous losanges pour une largeur de 24" |
| Profondeur du canal |
1-1/2, 2, 2-1/2, 3" ou personnalisé |
| Longueur du canal |
6', 8', 10', 12', ou personnalisé |
| Capacité de charge |
À vérifier auprès de notre service commercial ou de nos ingénieurs pour la liste du tableau de capacité de charge |
| Résistance au glissement |
Conforme aux normes de la spécification fédérale RR-G-1602D |
| 2 losanges / largeur de 9-1/4" |
| Motif losange |
Largeur |
Profondeur du canal |
Galvanisé |
Aluminium |
| 2 losanges |
9-1/4" |
2" |
Calibres 11, 10, 9 |
Calibres 12 (0,080"), 10 (0,100") |
| 9-1/4" |
2-1/2" |
Calibres 11, 10, 9 |
Calibres 12 (0,080"), 10 (0,100") |
| 9-1/4" |
3" |
Calibres 11, 10, 9 |
Calibres 12 (0,080"), 10 (0,100") |
| 9-1/4" |
4" |
Calibres 11, 10, 9 |
Calibres 12 (0,080"), 10 (0,100") |
| 3 losanges / largeur de 13-3/4" |
| Motif losange |
Largeur |
Profondeur du canal |
Galvanisé |
Aluminium |
| 3 losanges |
13-3/4" |
2" |
Calibres 11, 10, 9 |
Calibres 12 (0,080"), 10 (0,100") |
| 13-3/4" |
2-1/2" |
Calibres 11, 10, 9 |
Calibres 12 (0,080"), 10 (0,100") |
| 13-3/4" |
3" |
Calibres 11, 10, 9 |
Calibres 12 (0,080"), 10 (0,100") |
| 13-3/4" |
4" |
Calibres 11, 10, 9 |
Calibres 12 (0,080"), 10 (0,100") |
| 5 losanges / largeur de 23-1/4" |
| Motif losange |
Largeur |
Profondeur du canal |
Galvanisé |
Aluminium |
| 5 losanges |
23-1/4" |
2" |
Calibres 11, 10, 9 |
Calibres 12 (0,080"), 10 (0,100") |
| 23-1/4" |
2-1/2" |
Calibres 11, 10, 9 |
Calibres 12 (0,080"), 10 (0,100") |
| 23-1/4" |
3" |
Calibres 11, 10, 9 |
Calibres 12 (0,080"), 10 (0,100") |
| 23-1/4" |
4" |
Calibres 11, 10, 9 |
Calibres 12 (0,080"), 10 (0,100") |
| 6 losanges / largeur de 27-3/4" |
| Motif losange |
Largeur |
Profondeur du canal |
Galvanisé |
Aluminium |
| 6 losanges |
27-3/4" |
2" |
Calibres 11, 10, 9 |
Calibres 12 (0,080"), 10 (0,100") |
| 27-3/4" |
2-1/2" |
Calibres 11, 10, 9 |
Calibres 12 (0,080"), 10 (0,100") |
| 27-3/4" |
3" |
Calibres 11, 10, 9 |
Calibres 12 (0,080"), 10 (0,100") |
| 27-3/4" |
4" |
Calibres 11, 10, 9 |
Calibres 12 (0,080"), 10 (0,100") |
| 8 losanges / largeur de 36" |
| Motif losange |
Largeur |
Profondeur du canal |
Galvanisé |
Aluminium |
| 8 losanges |
36" |
1-1/2" |
Calibres 11, 10, 9 |
Calibres 12 (0,080"), 10 (0,100") |
| 36" |
2" |
Calibres 11, 10, 9 |
Calibres 12 (0,080"), 10 (0,100") |
| 36" |
2-1/2" |
Calibres 11, 10, 9 |
Calibres 12 (0,080"), 10 (0,100") |
| 36" |
3" |
Calibres 11, 10, 9 |
Calibres 12 (0,080"), 10 (0,100") |
Applications de la planche Grip Strut
La planche Grip Strut peut être fabriquée en tôle de fer, en tôle d'aluminium ou en tôle d'acier inoxydable, etc., en fonction des différents environnements de travail. Si une tôle de fer est utilisée, une fois la planche Grip Strut prête, elle peut être électro-galvanisée, galvanisée à chaud ou peinte par pulvérisation. La planche Grip Strut offre une meilleure résistance au dérapage et un aspect esthétique, c'est pourquoi elle est largement utilisée comme marches d'escalier, passerelles et sols d'ateliers dans les usines et les installations de transport, etc. Lorsque la planche Grip Strut est recouverte de boue, de glace, de neige, de graisse, de terre grasse ou de produits de nettoyage, elle peut garantir efficacement la sécurité du personnel d'exploitation.
Caractéristiques de Grille Grip Strut:
- Grille métallique légère à haute résistance conçue pour la sécurité sous les pieds.
- La construction monobloc unique en forme de losange offre une résistance au glissement dans toutes les directions.
- Installation facile, se pose rapidement sans fixations, reste en place
- Économique, longue durée de vie, faible entretien sur les toits et les passerelles
- Taille et formes flexibles, conception innovante s'adapte facilement, toute fabrication spéciale de découpe, formage, pliage et soudage est prise en charge.
- Convient à toutes les surfaces de marche/travail où la boue, la glace, la neige, la graisse, l'huile et les détergents créent des conditions glissantes ou dangereuses
- Applications étendues, couramment utilisées pour les plateformes de travail, les sols industriels, les passerelles, les balcons, les zones de stockage, les allées et les marches d'escalier
Avantages de la grille Grip Strut
Économique à installer En plus du faible coût des matériaux et du coût nominal de montage, la grille de sécurité Grip Strut permet également d'économiser grâce à ses matériaux et finitions durables et résistants à la rouille.
• La finition galvanisée standard résiste à la corrosion pour offrir des surfaces durables.
• L'aluminium haute résistance et les aciers inoxydables types 304 et 316L offrent une résistance maximale à la corrosion.
• Acier noir non peint disponible pour les installations nécessitant une finition galvanisée à chaud après fabrication.
• Ces panneaux légers mais robustes permettent une réduction substantielle des exigences en acier structurel.
Polyvalence de la grille Grip Strut
Disponible dans une variété de largeurs standard et de hauteurs de canal.
• Nombreuses formes et tailles non standard.
• Construction monobloc sans soudures ni rivets susceptibles de céder, minimise le besoin de fabrication en usine.
• Des formes et des formages spéciaux peuvent être réalisés pour répondre à des exigences inhabituelles.
Surface plus sûre et dentelée de la grille Grip Strut
• Agrippe solidement les semelles dans toutes les directions.
• La surface antidérapante est idéale pour les endroits intérieurs ou extérieurs où la boue, la glace, la neige, l'huile et les détergents peuvent créer des conditions de marche dangereuses.
• Les ouvertures sont suffisamment petites pour attraper la plupart des outils tombés et autres objets dangereux.
