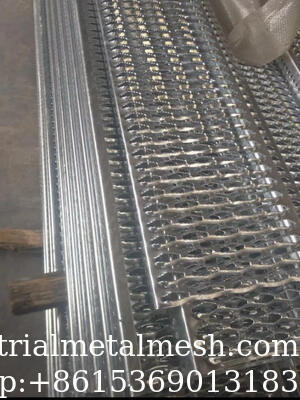

Grille caillebotis perforé en aluminium à haute charge pour passerelle de chantier

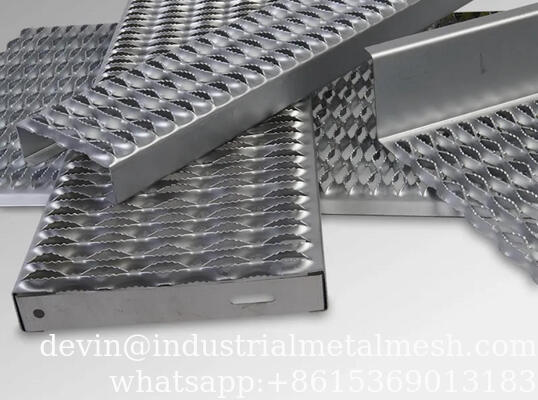

Le caillebotis perforé à bouche de crocodile est une plaque métallique antidérapante avec une structure de trous en forme de dent surélevée, fabriquée à partir de plaque de fer, de plaque d'acier inoxydable ou de plaque d'aluminium comme matériau de base, grâce à la technologie de poinçonnage CNC. Son processus de production comprend le cisaillement, le poinçonnage et le bombage, le pliage et le soudage, etc.
La forme des trous comprend une forme de bouche de crocodile, une forme en chevrons et une forme ronde, et la conception du bord denté améliore efficacement l'effet antidérapant.
L'épaisseur de la plaque peut être personnalisée dans la plage de 1 à 5 mm, et l'angle de pliage est ajusté en fonction du scénario d'installation. Les méthodes courantes de traitement des bords comprennent le bord plat et le bord plié.
Le produit présente les caractéristiques de résistance à la rouille, de résistance à la corrosion, de résistance et de durabilité. Il est largement utilisé sur les plateformes extérieures d'installations industrielles telles que les stations d'épuration et les centrales électriques, ainsi que sur les pédales antidérapantes de véhicules, les marches d'escalier et autres scénarios.
Conception personnalisée :
-
Toutes les grilles de sécurité Guorun sont également disponibles sous forme de blancs plats sans bords pliés.
-
Dans ce cas, la largeur maximale du champ embouti ne doit pas dépasser 750 mm pour les formes diamantées.
-
Pour des raisons de fabrication, ces coupes plates présentent une légère finition courbée.
-
Des grilles avec des dimensions (H/L/l) autres que celles mentionnées ci-dessus peuvent également être produites.
-
Des grilles avec des bords ou des surfaces non perforés sur une ou deux faces avant sont également disponibles.
-
Nous pouvons également être fournis avec des trous de drainage de 5 mm.
-
Veuillez nous contacter pour toute question technique supplémentaire.
Matériaux des caillebotis à profilé Grip Strut, des marches d'escalier
- Acier pré-galvanisé (ASTM A-924-G90) : calibre 12 ou 14.
- Acier laminé à chaud : calibre 12 ou 14.
- Alliage d'aluminium 5052H32 : épaisseur 0,080" ou 0,100".
- Acier inoxydable type 304 ou type 316 : calibre 16.
Spécification générale
| Grade du matériau |
Acier pré-galvanisé
Acier laminé à chaud décapé et huilé (HRPO)
Alliage d'aluminium 5052
Acier inoxydable 304, Acier inoxydable 316 |
| Calibre du matériau |
Calibre 9, 10, 11, 12, 13, |
| Motifs disponibles |
Serré standard, non serré, usage intensif |
| Largeurs et nombre de trous |
2 trous diamantés pour une largeur de 4-3/4"
3 trous diamantés pour une largeur de 7"
4 trous diamantés pour une largeur de 9-1/2"
5 trous diamantés pour une largeur de 11-3/4"
6 trous diamantés pour une largeur de 14-3/4"
7 trous diamantés pour une largeur de 17"
9 trous diamantés pour une largeur de 21-1/2"
10 trous diamantés pour une largeur de 24" |
| Profondeur du canal |
1-1/2, 2, 2-1/2, 3" ou personnalisé |
| Longueur du canal |
6', 8', 10', 12', ou personnalisé |
| Capacité de charge |
À vérifier avec notre service commercial ou nos ingénieurs pour la table de capacité de charge |
| Résistance au glissement |
conforme aux normes Federal Specification RR-G-1602D |
| 2 diamants / largeur 9-1/4" |
| Motif diamanté |
Largeur |
Profondeur du canal |
galvanisé |
Aluminium |
| 2 diamants |
9-1/4" |
2" |
Calibres 11, 10, 9 |
Calibres 12 (0,080"), 10 (0,100") |
| 9-1/4" |
2-1/2" |
Calibres 11, 10, 9 |
Calibres 12 (0,080"), 10 (0,100") |
| 9-1/4" |
3" |
Calibres 11, 10, 9 |
Calibres 12 (0,080"), 10 (0,100") |
| 9-1/4" |
4" |
Calibres 11, 10, 9 |
Calibres 12 (0,080"), 10 (0,100") |
| 3 diamants / largeur 13-3/4" |
| Motif diamanté |
Largeur |
Profondeur du canal |
galvanisé |
Aluminium |
| 3 diamants |
13-3/4" |
2" |
Calibres 11, 10, 9 |
Calibres 12 (0,080"), 10 (0,100") |
| 13-3/4" |
2-1/2" |
Calibres 11, 10, 9 |
Calibres 12 (0,080"), 10 (0,100") |
| 13-3/4" |
3" |
Calibres 11, 10, 9 |
Calibres 12 (0,080"), 10 (0,100") |
| 13-3/4" |
4" |
Calibres 11, 10, 9 |
Calibres 12 (0,080"), 10 (0,100") |
| 5 diamants / largeur 23-1/4" |
| Motif diamanté |
Largeur |
Profondeur du canal |
galvanisé |
Aluminium |
| 5 diamants |
23-1/4" |
2" |
Calibres 11, 10, 9 |
Calibres 12 (0,080"), 10 (0,100") |
| 23-1/4" |
2-1/2" |
Calibres 11, 10, 9 |
Calibres 12 (0,080"), 10 (0,100") |
| 23-1/4" |
3" |
Calibres 11, 10, 9 |
Calibres 12 (0,080"), 10 (0,100") |
| 23-1/4" |
4" |
Calibres 11, 10, 9 |
Calibres 12 (0,080"), 10 (0,100") |
| 6 diamants / largeur 27-3/4" |
| Motif diamanté |
Largeur |
Profondeur du canal |
galvanisé |
Aluminium |
| 6 diamants |
27-3/4" |
2" |
Calibres 11, 10, 9 |
Calibres 12 (0,080"), 10 (0,100") |
| 27-3/4" |
2-1/2" |
Calibres 11, 10, 9 |
Calibres 12 (0,080"), 10 (0,100") |
| 27-3/4" |
3" |
Calibres 11, 10, 9 |
Calibres 12 (0,080"), 10 (0,100") |
| 27-3/4" |
4" |
Calibres 11, 10, 9 |
Calibres 12 (0,080"), 10 (0,100") |
| 8 diamants / largeur 36" |
| Motif diamanté |
Largeur |
Profondeur du canal |
galvanisé |
Aluminium |
| 8 diamants |
36" |
1-1/2" |
Calibres 11, 10, 9 |
Calibres 12 (0,080"), 10 (0,100") |
| 36" |
2" |
Calibres 11, 10, 9 |
Calibres 12 (0,080"), 10 (0,100") |
| 36" |
2-1/2" |
Calibres 11, 10, 9 |
Calibres 12 (0,080"), 10 (0,100") |
| 36" |
3" |
Calibres 11, 10, 9 |
Calibres 12 (0,080"), 10 (0,100") |
Applications des caillebotis Grip Strut
Les caillebotis Grip Strut peuvent être fabriqués à partir de plaque de fer, de plaque d'aluminium ou de plaque d'acier inoxydable, etc., en fonction des différents environnements de travail. Si une plaque de fer est utilisée, une fois le caillebotis Grip Strut prêt, il peut être électro-galvanisé, galvanisé à chaud ou peint par pulvérisation. Le caillebotis Grip Strut offre une meilleure résistance au glissement et un aspect esthétique, il est donc largement utilisé comme marches d'escalier, passerelles et sols d'ateliers dans les usines et les installations de transport, etc. Lorsque le caillebotis Grip Strut est recouvert de boue, de glace, de neige, de graisse, de terre grasse ou de produits de nettoyage, il peut garantir efficacement la sécurité du personnel d'exploitation.
Caractéristiques de Caillebotis Grip Strut:
- Grille métallique légère à haute résistance conçue pour la sécurité sous les pieds.
- La construction monobloc unique en forme de diamant offre une résistance au glissement dans toutes les directions.
- Installation facile, se pose rapidement sans fixations, reste là où vous le souhaitez
- Économique, longue durée de vie, faible entretien sur les toits et les passerelles
- Taille et formes flexibles, conception innovante s'adapte facilement, toute fabrication spéciale de découpe, de formage, de pliage et de soudage est prise en charge.
- Adapté à toutes les surfaces de marche/travail où la boue, la glace, la neige, la graisse, l'huile et les détergents créent des conditions glissantes ou dangereuses
- Applications étendues, couramment utilisé pour les plateformes de travail, les sols industriels, les passerelles, les balcons, les zones de stockage, les allées et les marches d'escalier
Avantages des caillebotis Grip Strut
Économique à installer En plus du faible coût des matériaux et des frais d'installation nominaux, les caillebotis de sécurité Grip Strut permettent également d'économiser grâce à leurs matériaux et finitions durables et résistants à la rouille.
• La finition galvanisée standard en usine résiste à la corrosion pour offrir des surfaces durables.
• L'aluminium à haute résistance et les aciers inoxydables types 304 et 316L offrent une résistance maximale à la corrosion.
• Acier noir non peint disponible pour les installations nécessitant une finition galvanisée à chaud après fabrication.
• Ces panneaux légers mais robustes permettent une réduction substantielle des exigences en acier de structure.
Polyvalence des caillebotis Grip Strut
Disponible dans une variété de largeurs standard et de hauteurs de canal.
• De nombreuses formes et tailles non standard.
• Construction monobloc sans soudures ni rivets susceptibles de céder, minimise le besoin de fabrication en usine.
• Des formes et des formages spéciaux peuvent être réalisés pour répondre à des exigences inhabituelles.
Surface plus sûre et dentelée des caillebotis Grip Strut
• Agrippe fermement les semelles dans toutes les directions.
• La surface antidérapante est idéale pour les emplacements intérieurs ou extérieurs où la boue, la glace, la neige, l'huile et les détergents peuvent créer des conditions de marche dangereuses.
• Les ouvertures sont suffisamment petites pour attraper la plupart des outils tombés et autres objets dangereux.
