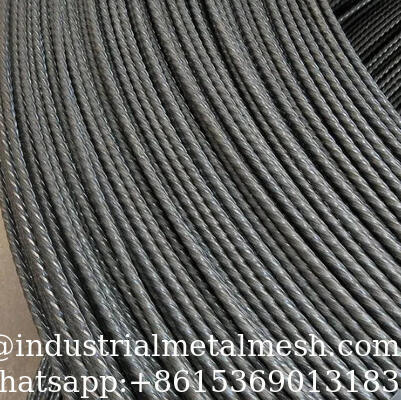

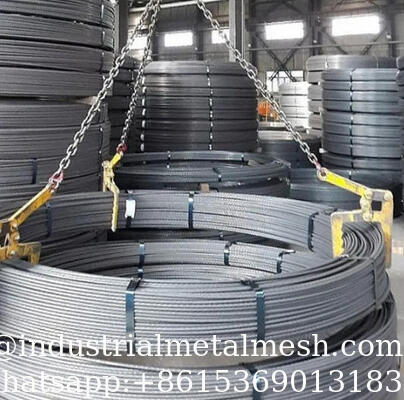

Câble toronné d'acier PC de marque SG 1860MPa, toron post-tension 7 fils, 15,24 mm, faible relaxation 2,5
Le fil d'acier précontraint est un type de fil d'acier fabriqué à partir de fil d'acier au carbone et utilisé dans les structures en béton précontraint ou les structures en acier précontraint.
Le fil d'acier précontraint tréfilé à froid est fabriqué à partir de fil machine en acier à haute teneur en carbone de haute qualité après traitement de surface. La teneur en carbone de l'acier est sélectionnée dans la plage de 0,6 à 0,9 %. Avant le tréfilage à froid, il subit un décapage, une phosphatation ou d'autres formes de traitement de surface. Après le tréfilage à froid, la surface de la section transversale est généralement réduite de 50 à 85 %, et la résistance est améliorée grâce au principe de l'écrouissage par déformation à froid.
Le fil d'acier précontraint tréfilé à froid, après stabilisation supplémentaire, devient un fil d'acier précontraint à faible relaxation, acquérant des caractéristiques de faible relaxation et améliorant considérablement la limite d'élasticité, l'allongement et la rectitude. S'il est galvanisé, il devient un fil d'acier précontraint galvanisé ; le fil galvanisé qui a subi une stabilisation est appelé fil d'acier précontraint galvanisé à faible relaxation. Le fil est généralement livré en bobines ; lorsqu'il est utilisé dans des traverses de chemin de fer, il peut être coupé à la longueur et groupé selon les besoins.
La haute résistance de ce matériau se manifeste principalement dans la direction axiale, avec une résistance radiale nettement plus faible. Lorsqu'il est chauffé à 400 degrés Celsius ou plus, les propriétés de relaxation et de résistance seront considérablement altérées. Lorsque le fil d'acier précontraint tréfilé à froid est utilisé dans des conduites, sa résistance à la corrosion sous contrainte doit être soigneusement vérifiée. Lors de l'utilisation de fil d'acier galvanisé, sa résistance à la corrosion ne doit pas être entièrement mise à profit ; l'ensemble du système de câbles doit disposer d'autres mesures de protection.
Le fil d'acier précontraint tréfilé à froid est généralement utilisé dans les conduites, en particulier celles fabriquées selon le procédé PCCP. Le fil d'acier précontraint à faible relaxation est largement utilisé dans les traverses de chemin de fer et les poteaux en béton précontraint, et moins fréquemment dans les éléments de construction ; il n'est plus utilisé dans les poutres préfabriquées. Le fil d'acier précontraint galvanisé à faible relaxation est couramment utilisé dans les câbles des ponts à haubans, les tirants des ponts en arche tubulaire et dans la fabrication de câbles précontraints pour les structures de grande portée. Le fil d'acier galvanisé non stabilisé est généralement utilisé dans les câbles des ponts suspendus.
| GB |
ASTM |
JIS |
DIN |
NF |
BS |
OCT |
ISO |
Description |
| 65 |
1065 |
|
Ck67 |
XC65 |
060A67 |
65 |
TypeDC,SC |
Par diamètre : 4 mm, 4,8 mm, 5,0 mm, 5,1 mm, 6,0 mm, 6,25 mm, 7,0 mm, 7,8 mm, 8,0 mm, 9,0 mm, 9,5 mm, 10,0 mm, 11 mm, 12 mm, etc. |
| 70 |
1070 |
|
|
XC70 |
070A72 |
70 |
TypeDC,SC |
Par classe de résistance : fil d'acier précontraint de résistance moyenne (800-1200 MPa) ; fil d'acier précontraint de haute résistance (1470 MPa, 1570 MPa, 1670 MPa, 1770 MPa et 1860 MPa, etc.) |
| 85 |
1086 |
SUP3 |
Ck85 |
XC85 |
060A86 |
85 |
TypeDC,SC |
Selon le revêtement de surface, le fil d'acier précontraint peut être classé comme suit : fil d'acier précontraint non revêtu, fil d'acier précontraint revêtu de résine époxy et fil d'acier précontraint galvanisé. |
| 65Mn |
1066 |
|
|
|
080A67 |
65Γ |
|
Selon la morphologie de surface, le fil d'acier précontraint peut être classé comme suit : fil d'acier précontraint rond lisse, fil d'acier précontraint nervuré en spirale ou rainuré en hélice |
| 55Si2Mn |
9255 |
|
54SiCr6 |
56Si7 |
Z51A58 |
55C2 |
56SiCr7 |
Selon la technologie de traitement, le fil d'acier précontraint peut être classé comme suit : fil d'acier précontraint tréfilé à froid et fil d'acier précontraint à faible relaxation. |
1. Données techniques
Toron d'acier non revêtu 7 fils pour béton précontraint selon ASTM A 416
| Résistance minimale à la rupture |
Nominal
Diam.
|
Diam.
Tolérance
|
Nominal
Acier
Surface
|
Poids nominal |
Min.
Charge de rupture
|
Charge minimale
à 1% d'allongement
|
Allongement minimal
Lo≥610mm
|
0,7 G.U.T.S
Relaxation nominale 1000h
|
| MPA |
mm |
mm |
Mm2 |
Kg/Km |
KN |
KN |
% |
% |
| 1860 |
9,53 |
+0,66,-0,15
|
54,84 |
432 |
102,3 |
92,1 |
≥3,5
|
≤2,5
|
| 11,11 |
74,19 |
582 |
137,9 |
124,1 |
| 12,70 |
98,7 |
775 |
183,7 |
165,3 |
| 15,24 |
140,0 |
1102 |
260,7 |
234,6 |
| 17,80 |
190,0 |
1492 |
353,0 |
318,0 |
| 2000 |
12,70 |
+0,66,-0,15 |
98,7 |
775 |
197,4 |
177,7 |
≥3,5 |
≤2,5 |
| 15,24 |
140,0 |
1102 |
280,0 |
252,0 |
Toron d'acier non revêtu 7 fils pour béton précontraint selon GB/T5224
| Résistance minimale à la rupture |
Nominal
Diam.
|
Diam.
Tolérance
|
Nominal
Acier
Surface
|
Poids nominal |
Min.
Charge de rupture
|
Charge minimale
à 1% d'allongement
|
Allongement minimal
Lo≥610mm
|
0,7 G.U.T.S
Relaxation nominale 1000h
|
| MPA |
mm |
mm |
Mm2 |
Kg/Km |
KN |
KN |
% |
% |
| 1860 |
9,50 |
+0,30,-0,15 |
54,8 |
432 |
102 |
86,6 |
≥3,5
|
≤2,5
|
| |
11,10 |
74,2 |
580 |
138 |
117 |
| |
12,70 |
+0,40,-0,20
|
98,7 |
775 |
184 |
156 |
| |
15,20 |
140 |
1101 |
259 |
220 |
| |
15,70 |
150 |
1178 |
279 |
251 |
| |
17,80 |
191 |
1500 |
353 |
318 |
| 1960 |
12,70 |
+0,40,-0,20 |
98,7 |
775 |
193 |
174 |
≥3,5 |
≤2,5 |
| |
15,20 |
140 |
1101 |
274 |
247 |
2. Nos principaux produits
1. Toron d'acier PC EN10138 pour ponts ferroviaires
2. Toron PC post-tension BS5896 (12,7 mm)
3. Toron d'acier PC pour béton précontraint (15,2 mm)
4. Toron d'acier PC post-tension (15,24 mm)
5. Toron d'acier PC à faible relaxation pour la construction (15,2 mm)
6. Toron de béton précontraint pour la construction 12,7 mm
7. Toron post-tension pour ancrage roche-sol (0,5 pouce)
8. Toron de béton post-tension pour la construction
9. Toron d'acier PC haute résistance (15,24 mm)
10. Toron d'acier PC haute résistance (12,7 mm)
11. Toron d'acier PC 7 fils pour pont
12. Fil d'acier précontraint préfabriqué ASTM A 421 5,0 mm
13. Toron d'acier PC 7 fils 82B 12,7 mm Toron d'acier pour béton précontraint
14. Toron d'acier pour béton préfabriqué
15. Toron PC pour ingénierie acier-béton
16. Toron de béton précontraint à faible relaxation
17. Toron PC pour matériaux de construction
18. Toron de fil post-tension ASTM A 416
19. Câble PC pour la construction (15,24 mm)
20. Câble PC post-tension 12,7 mm pour pont
21. Toron post-tension 7 fils - Sept fils 12,7 mm
22. Toron d'acier PC ASTM A 416 pour ponts de grande portée
23. Toron d'acier pour projet d'ancrage roche-sol
24. Toron d'acier PC 7 fils pour autoroute
25. Toron 7 fils de béton précontraint 15,7 mm pour construction de bâtiments/ponts/autoroutes
26. Toron 7 fils de béton précontraint 15,7 mm BS5896
27. Fil d'acier PC grade 270KSI
28. Torons d'acier PC pour matériaux de ponts 15,2 mm/0,6 pouce
29. Câble d'acier post-tension 15,2 mm pour construction de bâtiments
30. Fil de toron de béton précontraint à faible relaxation 15,2 mm
31. Toron PC ASTM A 416 15,2 mm pour traverses de chemin de fer 1860 MPa
32. Toron PC ASTM A 416 12,7 mm pour traverses de chemin de fer 1860 MPa
33. Toron PC 0,5 pouce 12,7 mm 7 fils pour construction d'autoroutes/ponts
34. Toron PC 0,5 pouce 12,7 mm utilisé pour les poutres de ponts roulants
3. Structure du fil toronné PC
7 fils, 12 fils, 17 fils, 19 fils et plus
