Panneau de grille en acier standard ASTM A36 WB325/2 galvanisé

Panneau de caillebotis en acier galvanisé standard ASTM A36 WB325/2

Les caillebotis en acier sont un élément structurel essentiel de nombreuses constructions, en particulier dans les espaces commerciaux et industriels. Les caillebotis en acier sont spécialement conçus pour les applications à fort impact et à forte charge, telles que les passerelles, les escaliers, les plates-formes et les mezzanines. Les caillebotis en acier sont plus sûrs, durent plus longtemps et ont une meilleure apparence que toutes les autres options pour les espaces industriels et commerciaux.
N'hésitez pas à nous contacter si vous avez besoin de caillebotis en acier.

Les caillebotis en acier galvanisé à chaud sont disponibles en trois types : les caillebotis en acier de style simple, les caillebotis en acier de style dentelé et les caillebotis en acier de type I.

Ils sont largement utilisés dans les plates-formes de structure en acier, les marches d'escalier, les trottoirs, les drainages et les couvercles de puits, etc. Nous pouvons concevoir et fabriquer des caillebotis en acier standard et dans des formes personnalisées selon les exigences du client.

.Panneau de caillebotis en acier WB325/2, galvanisé, fabriqué selon la norme ASTM A36

Dimensions : largeur 1500 mm, longueur 6000 mm

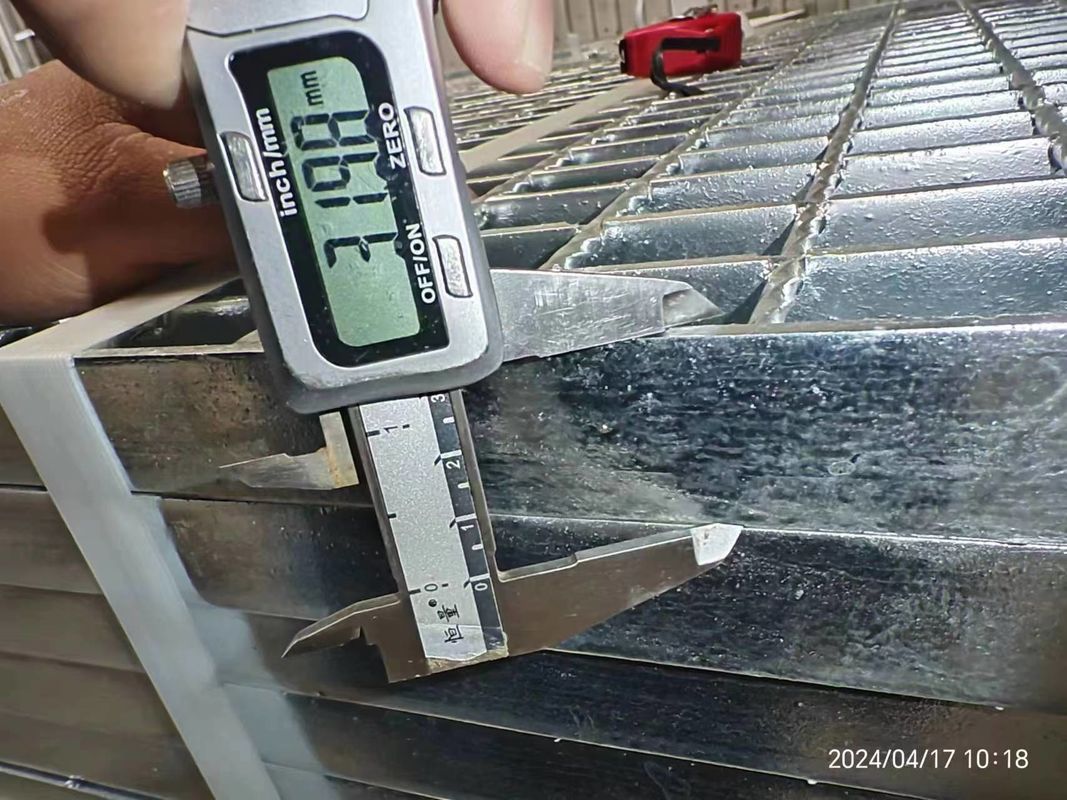

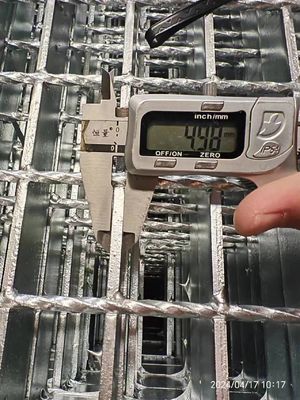

Dimensions de la barre porteuse (hauteur x épaisseur) : 32 x 5 mm
Espacement des barres porteuses : 40 mm
Espacement des barres transversales : 50 mm

Panneaux de caillebotis en acier doux standard 6 m × 1 m

• Dimensions:Panneaux de 6 m × 1 m.
• Taille du terrain :30 mm × 50 mm.
• Barres porteuses :30 mm × 3 mm.
• Barres transversales :15 mm × 3 mm.
• Enrobage:Galvanisé à chaud en profondeur de 85 microns.
• Avec pinces de fixation tous types.

Grille galvanisée 6m × 1m section 25 × 5 mm

• Électroforgé – fil torsadé.
• Maille galva. 30 × 94 encoche 70 microns.

Grilles en acier galvanisé à chaud - B404/41/50SG

• B404/41/50SG extrémité ouverte.
• BB : 40 × 4 mm, CB : 6 mm torsadé, maille : 41,275 × 50 mm.
• Panneau:5850 × 913 mm.
• Cranté.

Grilles en acier galvanisé à chaud - B355/41/50SG

• B355/41/50SG extrémité ouverte.
• BB:35 × 5 mm, CB : 6 mm torsadé, maille : 41,275 × 50 mm.
• Panneau:5850 × 913 mm.
• Cranté.

Grilles en acier galvanisé à chaud - B354/41/50SG

• B354/41/50SG extrémité ouverte.
• BB:35 × 4 mm, CB : 6 mm torsadé, maille : 41,275 × 50 mm.
• Panneau:5850 × 913 mm.
• Cranté.

Grilles en acier galvanisé à chaud - B254/41/50SG

• B254/41/50SG extrémité ouverte.
• BB:25 × 4 mm, CB : 6 mm torsadé, maille : 41,275 × 50 mm.
• Panneau:5850 × 913 mm.
• Cranté.

Grille antidérapante CS 50 mm × 5 mm 8 mm
Grille, surface antidérapante (antidérapante), matériau acier au carbone, norme matériau ASTM A 1011 CS TYPE B, TYPE G2, norme de fabrication ANSI/NAA MM 531, dimension plaque (hauteur × épaisseur) 50 mm × 5 mm, dimension grille (largeur × longueur) 910 mm × 3050 mm, séparation entre plaques 30 mm, séparation entre barreaux 50 mm, diamètre barreaux 8 mm, revêtement galv/cal 600gzn/m², ASTM 123.

Grille GI ASTM A36 600 mm de large × 6 m de long

• Taille:Barre plate de 40 × 5 mm d'épaisseur (type non dentelé) avec barre transversale standard.
• Pas:30 × 100 mm.
• Grade:Norme ASTM A36.
• Finition:galvanisé à chaud à 80 microns.

Grille GI trou 110 mm × 45 mm

• Taille:25 mm × 2,50 mm - épaisseur de la barre plate.
• Taille du trou:110 mm × 45 mm.
• Largeur standard :900 mm.
• Longueur:5950 mm.
• Poids:68 kg/mètre

Grille en acier galvanisé à chaud Q235 I-bar

• Spécifications:Grille en I, dimensions : 508 mm (l) × 995 mm (L), matériaux Q235.
• Hauteur de la barre porteuse :55 mm × 494 mm de longueur.
• Pas de la barre porteuse :35,3 mm.
• Barre d'appui :7 mm (haut et bas) / 4 mm (ventre).
• Barre transversale 8 mm × 8 mm × 995 mm de longueur, pas 100 mm au centre, 5 pièces/grille.
• Plaque d'extrémité, barre plate, 7 mm × 55 mm (hauteur) × 995 mm de longueur.
• Galvanisation à chaud.
• Emballage:fagot/palette en bois.

Grille en acier galvanisé à chaud dentelée selon la norme BS 4592

• Modèle STM-GSGR-001.
• Galvanisé à chaud dentelé selon BS 4592.
• Dimensions : 19 pi × 3 pi, motif rectangulaire avec barres transversales torsadées hexagonales ou carrées.
• Taille des barres porteuses :40 mm × 5 mm dentelé.
• Espacement entre les barres porteuses :30 mm, reliés entre eux par une tige hexagonale torsadée de 8 mm tous les 100 mm.
• La surface supérieure des barres porteuses doit être dentelée.
• Les panneaux de caillebotis doivent être galvanisés à chaud avec un minimum de 460 g/m².².
• Grille adaptée à une portée maximale de 67" pour une déflexion de 1/4" sous un travail uniforme avec une charge de 6,6 kn/m².
• La barre de grille doit être fermée.

Grille en barreau galvanisée à chaud, surface lisse

• Taille:100 cm l × 160 cm L.
• Grilles à barreaux.
• Surface lisse, cerclée aux deux extrémités.
• Taille de la barre plate :25 mm × 5 mm.
• Espacement des barres de charge :30 mm.
• Espacement des routes sinueuses :100 mm.
• Portée de la barre de charge :1600 mm.
• Largeur:995 mm.
• Traitement de surface : galvanisé à chaud.

Grilles à barreaux galvanisées ASTM A36 de type ouvert

• Matériel:Caillebotis ouvert galvanisé ASTM A36 25 × 5 mm, barreaux porteurs espacés de 30 mm.
• Avec barres transversales antidérapantes (diamètre : 9,5 mm) à 100 mm de pression en motif rectangulaire.

Grille en acier galvanisé à chaud ST37

• Pas de la barre porteuse :34 mm.
• Pas de la barre transversale :34 mm.
• Épaisseur de la barre transversale :5 mm.
• Épaisseur de la barre porteuse :4 mm.
• Hauteur:50 mm.
• Panneaux de caillebotis 6000 mm × 1000 mm.

Grille en acier galvanisé, surface antidérapante (antidérapante)

• Matériau acier au carbone, norme matériau ASTM A 1011 CS Type B.
• Dimension de la plaque (hauteur × épaisseur) 1-1/4 × 3/16 po.
• Dimensions de la grille (largeur × longueur) 36 × 120 po.
• Séparation inter-plaques 1-3/16 po.
• Séparation inter barre 4 po, diamètre barre 1/4 po.
• Revêtement galvanisé ASTM A123 605gm/m².

Grille, surface lisse, matériau acier au carbone

• Norme matériau ASTM A 1011 CS type B.
• Norme de fabrication ANSI/NAA MM MBG-531.
• Dimension de la plaque (hauteur × épaisseur) 1 × 3/16 po.
• Dimensions de la grille (largeur × longueur) 24 × 120 po.
• Séparation inter-plaques 1-3/16 po.
• Séparation inter barre 4 po, diamètre barre 1/4 po.
• Revêtement galvanisé, ASTM A 123 605 g/m².

Grille, matériau grille en acier, type panoramique, conception en dents de scie

• Dimension de la plaque (hauteur × épaisseur) 25 × 3 mm.
• Dimension de la grille (largeur × longueur) 170 × 247,5 cm.
• Séparation inter plaques 60 mm, séparation inter barres 130 mm.
• Revêtement galvanisé.

Grille en acier galvanisé - acier au carbone ASTM A36

• Matériaux:acier au carbone ASTM A36.
• Enrobage:galvanisé.
• Largeur horizontale :1020 mm.
• Longueur de longitude :6000 mm.
• Hauteur:20 mm.
• Épaisseur:3 mm.
• Espacement des barres verticales :30 mm.
• Rythme de la barre transversale :60 mm
• Diamètre de la barre torsadée :6 mm.

Grille galvanisée à chaud Q235B, maille 30 × 100 mm

• Matériel:Q235B.
• Engrener:30 × 100 mm.
• Barre d'appui :30 × 5.

Grilles galvanisées de qualité supérieure - maille 41 × 100 mm

• Caillebotis galvanisés à chaud, qualité lourde.
• Barre porteuse 30 × 5 mm.
• Barre transversale torsadée carrée de 6 mm.
• Engrener:41 × 100 mm.
• Taille du panneau :1 m × 6 m.
• Matériel:A36/S 275 JR.
• HDG selon BS729 ou BS EN 1461.

Grilles galvanisées à chaud, qualité lourde - maille 30 × 50 mm

• Barre porteuse 30 × 5 mm.
• Barre transversale torsadée carrée de 6 mm.
• Engrener:30 × 50 mm.
• Taille du panneau :1 m × 6 m.
• Matériel:A36/S 275 JR.
• HDG selon BS729 ou BS EN 1461.

Grille galvanisée revêtue - maille 41 × 100 mm

• Taille:6000 mm × 1000 mm.
• Barre de cadre :30 × 3 mm.
• Barre d'appui :3 × 3 mm entraxe 41 mm.
• Barre transversale :6 mm SQ torsadé C/C 100.
• Finition:galvanisation à chaud.

Grille en acier HDG

• Type G35 × 3/40/50, taille 5800 × 1003 avec extrémités fermées.
• Type G35 × 3/30/40, taille 5800 × 1003 avec extrémités fermées.

Grille en acier doux galvanisée à chaud ASTMA123

• Longueur = 6000 mm.
• Largeur = 1000 mm.
• Barre porteuse = 25 mm × 3 mm.
• Barre transversale = tige torsadée de 5-6 mm.
• Pas du roulement = 60 mm (centre à centre).
• Pas des barres transversales = 100 mm (centre à centre).
• Aucune surface dentelée, acier doux JISG3101, finition avec galvanisation à chaud ASTMA123.

Grilles HDG MS : 2000 mm de long x 500 mm de large

• Barre principale :MS Flat – 40 × 5 mm
• Barre transversale :MS Flat – 25 × 5 mm
• Espacement entre les barres principales – 30 mm c/c.
• Espacement entre les barres transversales – 100 mm c/c.
• Tous les matériaux en acier doivent être conformes à la norme A36.
