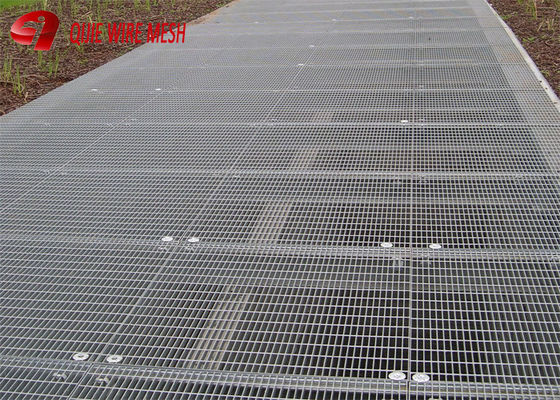

couvercle de tranchée de grille de drainage, passerelle métallique, caillebotis en acier, poids

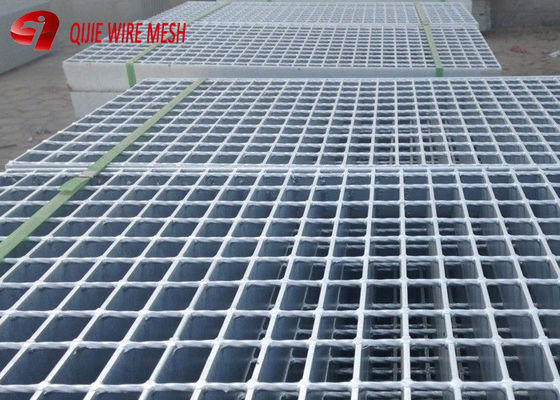

Caillebotis en acier / plancher de grillefabriqué par soudage avec des barres plates et des barres transversales/rondes à certaines distances. Notre caillebotis en acier bénéficie d'une grande résistance, d'une structure légère, d'une capacité de charge élevée, d'une commodité de chargement et d'autres propriétés. Le revêtement de zinc galvanisé à chaud confère au produit une excellente anti-corrosion.
Caillebotis en acier est un traitement galvanisé à chaud, offre les avantages suivants : économie de matériaux, économie d'investissement, installation facile, durable à l'usage, structure légère, pas d'accumulation de saleté, bonne performance de ventilation, d'éclairage, de dissipation de chaleur, anti-corrosion, anti-acide et corrosion alcaline.
1) Spécifications des barres portantes (barres de charge) (mm) :
La spécification du type uni et du type dentelé de barre portante est de 20 x 3 à 100 x 10 ; La spécification du type en I est de 25 x 5 x 3, 32 x 5 x 3, 38 x 5 x 3, 40 x 5 x 3, 50 x 5 x 3, 50 x 7 x 4, 55 x 7 x 4, 60 x 7 x 4, 65 x 7 x 4, 70 x 7 x 4, 75 x 7 x 4, etc.
2) Pas des barres portantes (centre à centre) :
12,5, 15, 25, 30, 30,16, 32,5, 34, 40, 41,25, 45, 50, 60, 60,32, 80, 100 mm etc, également selon les exigences du client et 30, 40, 60 mm sont recommandés,
La norme américaine est disponible
3) Pas des barres transversales (centre à centre) :
38,1, 40, 50, 60, 76, 80, 90, 100, 101,6, 102, 135 mm et ainsi de suite
4) Matériau :
Acier doux (acier à faible teneur en carbone) ou acier inoxydable
5) Traitement de surface :
Non traité, peinture ou galvanisation à chaud
6) Normes de caillebotis en acier :
A) Chine : YB/T4001-1998
B) États-Unis : ANSI/NAAMM (MBG531-88)
C) Royaume-Uni : BS4592-1987
D) Australie : AS1657-1985
E) Japon : JJS.
SURFACE SUPÉRIEURE
Habituellement fourni avec une surface unie. Sur nos produits les plus populaires, une Surface dentelée (S) est également disponible. Veuillez vous référer aux tableaux de chargement dans cette section du catalogue pour voir quels types de caillebotis en acier doux sont disponibles avec une surface dentelée.
Apprendre le caillebotis en acier
Spécification du caillebotis en acier
Liste des tailles courantes des caillebotis en acier :
|
Tige transversale
Pas
|
Barre de charge
Pas
|
Spécification de la barre de charge du caillebotis en acier (Largeur×Épaisseur) |
| 20×3 |
25×3 |
32×3 |
40×3 |
20×5 |
25×5 |
| 30 |
100 |
G203/30/100 |
G253/30/100 |
G323/30/100 |
G403/30/100 |
G205/30/100 |
G255/30/100 |
| 50 |
G203/30/50 |
G253/30/50 |
G323/30/50 |
G403/30/50 |
G205/30/50 |
G255/30/50 |
| 40 |
100 |
G203/40/100 |
G253/40/100 |
G323/40/100 |
G403/40/100 |
G205/40/100 |
G255/40/100 |
| 50 |
G203/40/50 |
G253/40/50 |
G323/40/50 |
G403/40/50 |
G205/40/50 |
G255/40/50 |
|
Tige transversale
Pas
|
Barre de charge
Pas
|
Spécification de la barre de charge du caillebotis en acier (Largeur×Épaisseur) |
| 32×5 |
40×5 |
45×5 |
50×5 |
55×5 |
60×5 |
| 30 |
100 |
G325/30/100 |
G405/30/100 |
G455/30/100 |
G505/30/100 |
G555/30/100 |
G605/30/100 |
| 50 |
G325/30/50 |
G405/30/50 |
G455/30/50 |
G505/30/50 |
G555/30/50 |
G605/30/50 |
| 40 |
100 |
G325/40/100 |
G405/40/100 |
G455/40/100 |
G505/40/100 |
G555/40/100 |
G605/40/100 |
| 50 |
G325/40/50 |
G405/40/50 |
G455/40/50 |
G505/40/50 |
G555/40/50 |
G605/40/50
|
Tableau des longueurs recommandées :
| Longueur maximale (mm) |
| Taille de la section en acier plat |
25×3 |
25×5 |
32×5 |
40×5 |
| Série 1 |
550 |
900 |
1300 |
1600 |
| Série 2 |
450 |
750 |
1200 |
1500 |
| Série 3 |
— |
550 |
850 |
1350 |
Processus de caillebotis en acier
Haute résistance et capacité de charge élevée :
- Antidérapant, anti-corrosion, pas facile à déformer.
- Hautes performances de sécurité.
- Ne pas accumuler de pluie, de neige et de poussière.
- Apparence simple et belle.
- Facile à installer et à retirer pour prolonger la durée de vie.
- Applications du caillebotis en acier soudé dentelé
- Le caillebotis en acier soudé dentelé est largement utilisé comme plates-formes, marches d'escalier, passerelles et planchers dans les bâtiments industriels, civils et commerciaux.
Avantage :
- Pas de pièges de corrosion autour des joints
- Rapport résistance/poids élevé
- Permet le façonnage sans perte de résistance
- Disponible uni ou dentelé
- Permet le passage de la chaleur, de la lumière, de l'eau et de la glace.
Les applications du caillebotis en acier :
- -Clôtures pour les parkings, les bâtiments et les routes ; couvercles de tranchées de drainage et couvercles de puisards de drainage pour les autoroutes ;
- -Planchers dans divers ponts tels que les trottoirs de ponts ferroviaires, les ponts supérieurs traversant la rue ;
- -Voies de rotation, canaux et plates-formes pour les salles de pompes et les salles des machines dans divers navires ;
- -Plates-formes pour les sites d'extraction de pétrole, les sites de lavage de voitures et les tours d'air ;
Norme de caillebotis en acier :
| Pays |
Norme de caillebotis en acier |
Norme de matériau en acier |
Norme de galvanisation à chaud |
| Chine |
YB/T4001-1998 |
GB 700-88 |
GB/T13912-2002 |
| États-Unis |
ANSI/NAAMM(MBG531-88) |
ASTM (A36) |
ASTM(A123) |
| Angleterre |
BS4592-1987 |
BS4360 ( 43A) |
BS729 |
| Australie |
AS1657-1992 |
AS3679 |
AS1650 |
Type de caillebotis en acier
Comparaison des caractéristiques :
|
Uni :L'un des caillebotis les plus utilisés, disponible pour les planchers, les trottoirs, les couvercles de puisards de drainage, les marches d'escalier, etc.
|

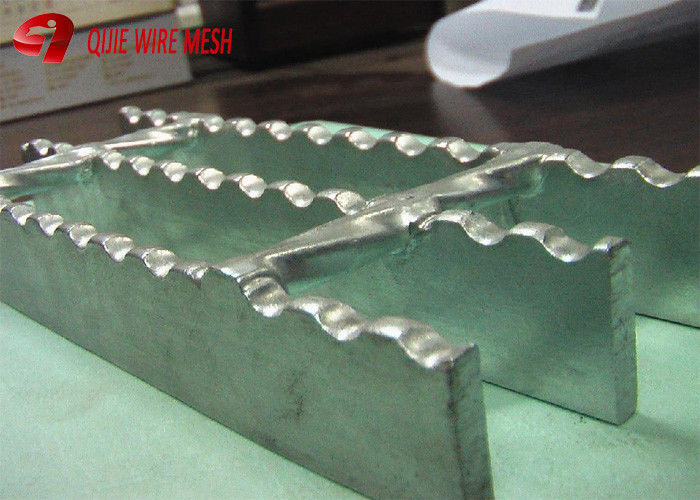

Dentelé :Meilleure propriété antidérapante et sécurité par rapport au caillebotis uni
|
En forme de I :Plus léger, plus économique et plus pratique par rapport au caillebotis uni.
|
Processus de caillebotis en acier :
Tolérance de fabrication des caillebotis
Il n'y a pas de tolérance maximale admissible pour chaque dimension donnée ici.
