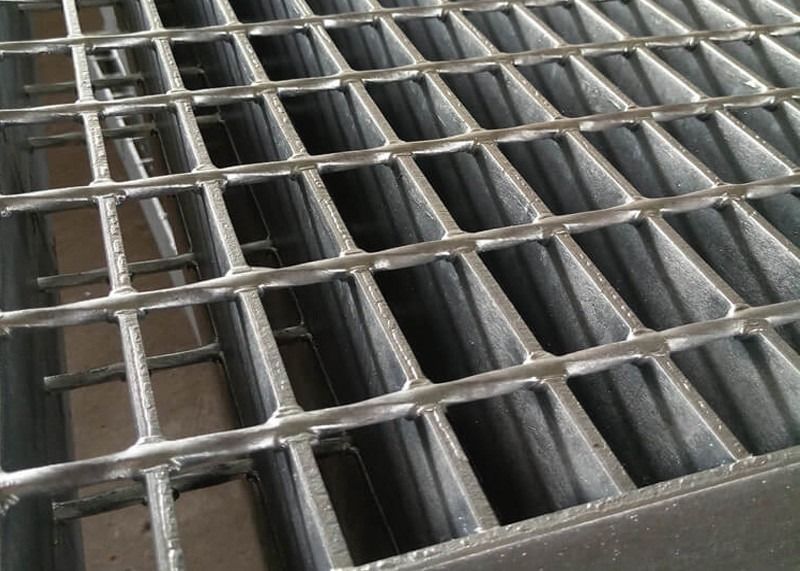

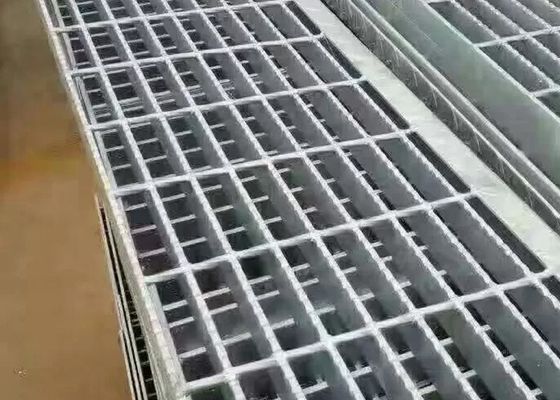

Plateforme durable grille en acier grille en acier galvanisé grille en acier soudé grille en acier
La grille en acier est composée de barres parallèles reliées entre elles par des barres perpendiculaires.Les barres sont le plus souvent reliées par soudage sous pression par machine ou par soudage manuelIl existe cependant d'autres moyens de joindre les barres entre elles, notamment le rivetage, le maillage étroit (swaging) et le verrouillage à la presse.La méthode de jointure la plus économique dépend des matériaux utilisés et de l'épaisseur des barresLes grilles en barres d'acier sont généralement en acier au carbone ou en acier inoxydable.ce qui en fait une option largement utilisée pour les planchers industrielsCependant, il est également utilisé pour des choses telles que les échelles d'incendie, les égouts de rue et les ponts.
La société Tec-Sieve fabrique à la fois des grilles de barres d'acier soudées à la presse et des grilles de barres d'acier verrouillées à la presse.Nos panneaux de grille de barres d'acier soudés à la presse sont idéaux pour la plupart des applications industrielles, y compris, sans s'y limiter, l'industrie pétrolière et gazière, l'industrie pétrochimique, l'industrie minière et dans les centrales électriques,Alors maintenant, nous nous concentrons sur notre presse soudés barres d'acier grille panneaux dans les suivants.
1. Types de grilles de barres d'acier soudés par pressage par style de barres de roulement
Remarque: chez Tec-Sieve, en plus des barres transversales carrées enroulées à froid, des barres transversales rondes ou des barres transversales à nervures sont également disponibles sur demande.
2Les dimensions des barres de roulement et des barres transversales
| Taille nominale et tolérance admissible des barres de roulement |
Taille des tiges croisées |
| Taille nominale (mm) |
Tolérance admissible (mm)
(voir YB/T4001.1-2007) |
Surface de section (mm2) |
| Épaisseur |
3 à 10 |
+0,2/-0. Je vous en prie.4 |
20 |
| Profondeur |
10 à 50 |
+0,3/-0. Je vous en prie.9 |
32 |
| > 50 à 75 |
+0,4 sur 1.2 |
40 |
| > 75 à 100 |
+0,7 sur 1.7 |
3Tableau des spécifications des panneaux de grille à barres d'acier soudés par pressage de type F
Code de spécification
(Traduction simplifiée) |
Taille des barres de roulement |
Barre de roulement
Distance
(mm) |
Barre croisée
Distance
(mm) |
Poids nominal
(kg/m2) |
| Profondeur (mm) |
Épaisseur (mm) |
| G655/15/100 |
65 |
5 |
15 |
100 |
195.90 |
| G655/15/50 Les produits de base sont les suivants: |
65 |
5 |
15 |
50 |
199.00 |
| G605/15/100 |
60 |
5 |
15 |
100 |
181.10 |
| G605/15/50 Les produits de base |
60 |
5 |
15 |
50 |
184.20 |
| G555/15/100 |
55 |
5 |
15 |
100 |
166.30 |
| G555/15/50 Les produits de base sont les suivants: |
55 |
5 |
15 |
50 |
169.30 |
| G505/15/100 |
50 |
5 |
15 |
100 |
151.40 |
| G505/15/50 Pour les produits de base |
50 |
5 |
15 |
50 |
154.50 |
| G455/15/100 |
45 |
5 |
15 |
100 |
136.60 |
| G455/15/50 |
45 |
5 |
15 |
50 |
139.60 |
| G405/15/100 |
40 |
5 |
15 |
100 |
121.70 |
| G405/15/50 |
40 |
5 |
15 |
50 |
124.80 |
| G403/15/100 |
40 |
3 |
15 |
100 |
75.60 |
| G403/15/50 |
40 |
3 |
15 |
50 |
78.70 |
| G355/15/100 |
35 |
5 |
15 |
100 |
106.90 |
| G355/15/50 |
35 |
5 |
15 |
50 |
110.00 |
| G35315/100 |
35 |
3 |
15 |
100 |
66.60 |
| G353/15/50 Le produit est présenté sous la forme suivante: |
35 |
3 |
15 |
50 |
69.60 |
| G325/15/100 |
32 |
5 |
15 |
100 |
98.00 |
| G325/15/50 |
32 |
5 |
15 |
50 |
101.00 |
| G323/15/100 |
32 |
3 |
15 |
100 |
61.10 |
| G323/15/50 |
32 |
3 |
15 |
50 |
64.20 |
| G255/15/100 |
25 |
5 |
15 |
100 |
77.20 |
| G255/15/50 |
25 |
5 |
15 |
50 |
80.30 |
| G253/15/100 |
25 |
3 |
15 |
100 |
48.40 |
| G253/15/50 Les produits de base |
25 |
3 |
15 |
50 |
51.50 |
| G205/15/100 |
20 |
5 |
15 |
100 |
62.40 |
| G205/15/50 |
20 |
5 |
15 |
50 |
65.50 |
| G203/15/100 |
20 |
3 |
15 |
100 |
39.30 |
| G203/15/50 |
20 |
3 |
15 |
50 |
42.40 |
| G605/20/100 |
60 |
5 |
20 |
100 |
135.30 |
| G605/20/50 Pour les appareils électroniques |
60 |
5 |
20 |
50 |
138.30 |
| G555/20/100 |
55 |
5 |
20 |
100 |
124.30 |
| G555/20/50 Pour les produits à base de plantes |
55 |
5 |
20 |
50 |
127.30 |
| G505/20/100 |
50 |
5 |
20 |
100 |
113.30 |
| G505/20/50 Pour les produits de base |
50 |
5 |
20 |
50 |
116.30 |
| G503/20/100 |
50 |
3 |
20 |
100 |
70.80 |
| G503/20/50 Pour les produits à base de plantes |
50 |
3 |
20 |
50 |
73.80 |
| G455/20/100 |
45 |
5 |
20 |
100 |
102.20 |
| G455/20/50 Les produits de base sont les suivants: |
45 |
5 |
20 |
50 |
105.20 |
| G405/20/100 |
40 |
5 |
20 |
100 |
91.20 |
| G405/20/50 Pour les produits à base de plantes |
40 |
5 |
20 |
50 |
94.20 |
| G403/20/100 |
40 |
3 |
20 |
100 |
57.30 |
| G403/20/50 Les produits de base |
40 |
3 |
20 |
50 |
60.30 |
| G355/20/100 |
35 |
5 |
20 |
100 |
80.20 |
| G355/20/50 Pour les produits à base de plantes |
35 |
5 |
20 |
50 |
83.20 |
| G353/20/100 |
35 |
3 |
20 |
100 |
50.50 |
| G353/20/50 Pour les produits à base de plantes |
35 |
3 |
20 |
50 |
53.50 |
| G325/20/100 |
32 |
5 |
20 |
100 |
73.60 |
| G325/20/50 |
32 |
5 |
20 |
50 |
76.60 |
| G323/20/100 |
32 |
3 |
20 |
100 |
46.40 |
| G323/20/50 |
32 |
3 |
20 |
50 |
49.40 |
| G255/20/100 |
25 |
5 |
20 |
100 |
58.10 |
| G255/20/50 Pour les produits de base |
25 |
5 |
20 |
50 |
61.10 |
| G253/20/100 |
25 |
3 |
20 |
100 |
36.90 |
| G253/20/50 Les produits de base |
25 |
3 |
20 |
50 |
39.90 |
| G205/20/100 |
20 |
5 |
20 |
100 |
47.10 |
| G205/20/50 |
20 |
5 |
20 |
50 |
50.10 |
| G203/20/100 |
25 |
3 |
20 |
100 |
30.10 |
| G203/20/50 |
25 |
3 |
20 |
50 |
33.10 |
| G655/30/100 |
65 |
5 |
30 |
100 |
100.40 |
| G655/30/50 Pour les produits à base de plantes |
65 |
5 |
30 |
50 |
103.40 |
| G605/30/100 |
60 |
5 |
30 |
100 |
92.90 |
| G605/30/50 Pour les produits de base |
60 |
5 |
30 |
50 |
95.90 |
| G555/30/100 |
55 |
5 |
30 |
100 |
85.40 |
| G555/30/50 Les produits de base |
55 |
5 |
30 |
50 |
88.40 |
| G505/30/100 |
50 |
5 |
30 |
100 |
77.90 |
| G505/30/50 Pour les produits à base de plantes |
50 |
5 |
30 |
50 |
80.90 |
| G503/30/100 |
50 |
3 |
30 |
100 |
49.60 |
| G503/30/50 Pour les produits à base de plantes |
50 |
3 |
30 |
50 |
52.60 |
| G455/30/100 |
45 |
5 |
30 |
100 |
70.40 |
| G455/30/50 Pour les produits de base |
45 |
5 |
30 |
50 |
73.40 |
| G405/30/100 |
40 |
5 |
30 |
100 |
62.90 |
| G405/30/50 Pour les produits à base de plantes |
40 |
5 |
30 |
50 |
65.60 |
| G403/30/100 |
40 |
3 |
30 |
100 |
40.30 |
| G403/30/50 Pour les produits de base |
40 |
3 |
30 |
50 |
43.30 |
| G355/30/100 |
35 |
5 |
30 |
100 |
55.40 |
| G355/30/50 Le produit est présenté sous la forme suivante: |
35 |
5 |
30 |
50 |
58.40 |
| G353/30/100 |
35 |
3 |
30 |
100 |
35.60 |
| G353/30/50 Les produits de base |
35 |
3 |
30 |
50 |
38.60 |
| G325/30/100 |
32 |
5 |
30 |
100 |
50.90 |
| G325/30/50 Pour les produits de base |
32 |
5 |
30 |
50 |
53.90 |
| G323/30/100 |
32 |
3 |
30 |
100 |
32.80 |
| G323/30/50 Pour les produits de base |
32 |
3 |
30 |
50 |
35.80 |
| G255/30/100 |
25 |
5 |
30 |
100 |
40.40 |
| G255/30/50 Les produits de base |
25 |
5 |
30 |
50 |
43.40 |
| G253/30/100 |
25 |
3 |
30 |
100 |
26.30 |
| G253/30/50 Les produits de base |
25 |
3 |
30 |
50 |
29.30 |
| G205/30/100 |
20 |
5 |
30 |
100 |
33.00 |
| G205/30/50 |
20 |
5 |
30 |
50 |
36.00 |
| G203/30/100 |
20 |
3 |
30 |
100 |
21.60 |
| G203/30/50 |
20 |
3 |
30 |
50 |
24.60 |
| G655/40/100 |
65 |
5 |
40 |
100 |
78.70 |
| G655/40/50 Pour les produits à base de plantes |
65 |
5 |
40 |
50 |
81.70 |
| G605/40/100 |
60 |
5 |
40 |
100 |
72.90 |
| G605/40/50 Pour les produits à base de plantes |
60 |
5 |
40 |
50 |
75.90 |
| G555/40/100 |
55 |
5 |
40 |
100 |
67.10 |
| G555/40/50 Les produits de base |
55 |
5 |
40 |
50 |
70.10 |
| G505/40/100 |
50 |
5 |
40 |
100 |
61.20 |
| G505/40/50 Pour les produits à base de plantes |
50 |
5 |
40 |
50 |
64.20 |
| G503/40/100 |
50 |
3 |
40 |
100 |
39.60 |
| G503/40/50 Pour les produits à base de plantes |
50 |
3 |
40 |
50 |
42.60 |
| G455/40/100 |
45 |
5 |
40 |
100 |
55.40 |
| G455/40/50 Pour les produits de base |
45 |
5 |
40 |
50 |
58.40 |
| G405/40/100 |
40 |
5 |
40 |
100 |
49.60 |
| G405/40/50 Pour les produits à base de plantes |
40 |
5 |
40 |
50 |
52.60 |
| G403/40/100 |
40 |
3 |
40 |
100 |
32.30 |
| G403/40/50 Les produits de base |
40 |
3 |
40 |
50 |
35.30 |
| G355/40/100 |
35 |
5 |
40 |
100 |
43.80 |
| G355/40/50 Les produits de base |
35 |
5 |
40 |
50 |
46.80 |
| G353/40/100 |
35 |
3 |
40 |
100 |
28.60 |
| G353/40/50 Les produits de base |
35 |
3 |
40 |
50 |
31.60 |
| G325/40/100 |
32 |
5 |
40 |
100 |
40.30 |
| G325/40/50 |
32 |
5 |
40 |
50 |
43.30 |
| G323/40/100 |
32 |
3 |
40 |
100 |
26.40 |
| G323/40/50 Pour les produits à base de plantes |
32 |
3 |
40 |
50 |
29.40 |
| G255/40/100 |
25 |
5 |
40 |
100 |
32.10 |
| G255/40/50 Les produits de base |
25 |
5 |
40 |
50 |
35.10 |
| G253/40/100 |
25 |
3 |
40 |
100 |
21.30 |
| G253/40/50 Les produits de base |
25 |
3 |
40 |
50 |
24.30 |
| G205/40/100 |
20 |
5 |
40 |
100 |
26.30 |
| G205/40/50 Les produits de base |
20 |
5 |
40 |
50 |
29.30 |
| G203/40/100 |
20 |
3 |
40 |
100 |
17.60 |
| G203/40/50 |
20 |
3 |
40 |
50 |
20.60 |
| G655/60/50 Pour les produits de base |
65 |
5 |
60 |
50 |
49.00 |
| G555/60/50 Les États membres |
55 |
5 |
60 |
50 |
42.40 |
| G505/60/50 Pour les appareils électroniques |
50 |
5 |
60 |
50 |
39.00 |
| G455/60/50 Les produits de base sont les suivants: |
45 |
5 |
60 |
50 |
35.70 |
| G405/60/50 Pour les produits à base de plantes |
40 |
5 |
60 |
50 |
32.30 |
| G403/60/50 |
40 |
3 |
60 |
50 |
21.70 |
| G325/60/50 |
32 |
5 |
60 |
50 |
27.00 |
| G323/60/50 Pour les produits à base de plantes |
32 |
3 |
60 |
50 |
18.50 |
| G255/60/50 Les produits de base sont les suivants: |
25 |
5 |
60 |
50 |
22.30 |
| G253/60/50 Les produits de base |
25 |
3 |
60 |
50 |
15.70 |
| G205/60/50 Les produits de base |
20 |
5 |
60 |
50 |
19.00 |
Note: l'espacement entre les barres de roulement désigne les centres ou la hauteur des barres de roulement; l'espacement entre les barres transversales désigne les centres ou la hauteur des barres transversales.
4Tableau de spécifications des panneaux de grille de barres d'acier soudés de type F
Code de spécification
(Traduction simplifiée) |
Taille des barres de roulement |
Barre de roulement
Distance
(mm) |
Barre croisée
Distance
(mm) |
Poids nominal
(kg/m2) |
| Profondeur (mm) |
Épaisseur (mm) |
| G10010/40/100 |
100 |
10 |
40 |
100 |
234.90 |
| G1008/40/100 |
100 |
8 |
40 |
100 |
191.70 |
| G908/40/100 |
90 |
8 |
40 |
100 |
173.10 |
| G808/40/100 |
80 |
8 |
40 |
100 |
154.40 |
| G758/40/100 |
75 |
8 |
40 |
100 |
145.10 |
| G756/30/100 |
75 |
6 |
30 |
100 |
140.10 |
| G756/40/100 |
75 |
6 |
40 |
100 |
110.10 |
| G706/30/100 |
70 |
6 |
30 |
100 |
131.10 |
| G706/40/100 |
70 |
6 |
40 |
100 |
103.20 |
Note: l'espacement entre les barres de roulement désigne les centres ou la hauteur des barres de roulement; l'espacement entre les barres transversales désigne les centres ou la hauteur des barres transversales.
5 Tableau de spécifications du panneau de grille à barres en acier soudé par pressage de type I
Code de spécification
(Traduction simplifiée) |
Taille du roulement I barres (mm) |
Je Bar
Distance
(mm) |
Barre croisée
Distance
(mm) |
Poids nominal
(kg/m2) |
Je Bar
Taille
(largeur) |
Épaisseur de la bride |
Épaisseur du flanc |
Largeur de la bride |
| G757/30/50PWI Les produits de base sont les suivants: |
75 |
7 |
4 |
12 |
30 |
50 |
126.10 |
| G757/30/100PWI Les résultats de l'enquête |
75 |
7 |
4 |
12 |
30 |
100 |
120.70 |
| G657/30/50PWI Les États membres doivent respecter les dispositions suivantes: |
65 |
7 |
4 |
10 |
30 |
50 |
110.10 |
| G657/30/100PWI Les produits de l'industrie de l'eau |
65 |
7 |
4 |
10 |
30 |
100 |
104.80 |
| G607/30/50PWI Les produits de base |
60 |
7 |
4 |
10 |
30 |
50 |
99.10 |
| G607/30/100PWI Les résultats de l'enquête |
60 |
7 |
4 |
10 |
30 |
100 |
96.10 |
| G557/30/50PWI Les États membres doivent respecter les règles en vigueur en ce qui concerne la protection des consommateurs. |
55 |
7 |
4 |
8.5 |
30 |
50 |
90.30 |
| G557/30/100PWI Les résultats de l'enquête sont publiés dans les journaux nationaux. |
55 |
7 |
4 |
8.5 |
30 |
100 |
87.30 |
| G507/30/50PWI Les produits de base sont les suivants: |
50 |
7 |
4 |
8 |
30 |
50 |
83.20 |
| G507/30/100PWI Les produits de base |
50 |
7 |
4 |
8 |
30 |
100 |
80.20 |
| Le nombre d'heures de travail est calculé en fonction de la période de travail. |
50 |
5 |
3 |
8.5 |
30 |
50 |
62.80 |
| Le nombre d'heures de travail est calculé en fonction de la période de travail. |
50 |
5 |
3 |
8.5 |
30 |
100 |
59.80 |
| G445/30/50PWI Les États membres doivent respecter les dispositions suivantes: |
44 |
5 |
3 |
8 |
30 |
50 |
56.50 |
| G445/30/100PWI Les produits de base sont les suivants: |
44 |
5 |
3 |
8 |
30 |
100 |
53.50 |
| G385/30/50PWI Les États membres doivent respecter les règles en vigueur en ce qui concerne la protection des consommateurs. |
38 |
5 |
3 |
7 |
30 |
50 |
49.90 |
| G385/30/100PWI Les résultats de l'enquête |
38 |
5 |
3 |
7 |
30 |
100 |
46.90 |
| G325/30/50PWI |
32 |
5 |
3 |
6 |
30 |
50 |
43.30 |
| G325/30/100PWI Les résultats de l'enquête |
32 |
5 |
3 |
6 |
30 |
100 |
40.30 |
| G255/30/50PWI Les produits de base |
25 |
5 |
3 |
4.5 |
30 |
50 |
35.10 |
| G255/30/100PWI Pour les personnes âgées |
25 |
5 |
3 |
4.5 |
30 |
100 |
32.10 |
| G757/40/50PWI Les produits de base sont les suivants: |
75 |
7 |
4 |
12 |
40 |
50 |
101.00 |
| G757/40/100PWI Les résultats de l'enquête sont publiés dans le Bulletin de l'Union européenne. |
75 |
7 |
4 |
12 |
40 |
100 |
95.60 |
| Le montant de l'aide est calculé en fonction de la situation de l'entreprise. |
65 |
7 |
4 |
10 |
40 |
50 |
88.50 |
| G657/40/100PWI Les résultats de l'enquête sont publiés dans les journaux nationaux. |
65 |
7 |
4 |
10 |
40 |
100 |
83.20 |
| G607/40/50PWI Les États membres doivent respecter les dispositions suivantes: |
60 |
7 |
4 |
10 |
40 |
50 |
78.90 |
| G607/40/100PWI Pour les véhicules à moteur électrique |
60 |
7 |
4 |
10 |
40 |
100 |
75.90 |
| G557/40/50PWI Les États membres doivent respecter les règles en matière d'accès à l'information |
55 |
7 |
4 |
8.5 |
40 |
50 |
71.90 |
| G557/40/100PWI Les États membres doivent respecter les règles en matière d'accès à l'information |
55 |
7 |
4 |
8.5 |
40 |
100 |
68.90 |
| G507/40/50PWI Les États membres doivent respecter les dispositions suivantes: |
50 |
7 |
4 |
8 |
40 |
50 |
66.40 |
| G507/40/100PWI Pour les personnes âgées |
50 |
7 |
4 |
8 |
40 |
100 |
63.40 |
| Le nombre total d'émissions de CO2 est déterminé par la méthode suivante: |
50 |
5 |
3 |
8.5 |
40 |
50 |
50.40 |
| Le nombre d'heures d'attente |
50 |
5 |
3 |
8.5 |
40 |
100 |
47.40 |
| G445/40/50PWI Les États membres doivent respecter les dispositions suivantes: |
44 |
5 |
3 |
8 |
40 |
50 |
45.50 |
| G445/40/100PWI Les résultats de l'enquête |
44 |
5 |
3 |
8 |
40 |
100 |
42.50 |
| G385/40/50PWI Les États membres doivent respecter les dispositions suivantes: |
38 |
5 |
3 |
7 |
40 |
50 |
40.30 |
| G385/40/100PWI Les résultats de l'enquête |
38 |
5 |
3 |
7 |
40 |
100 |
37.30 |
| G325/40/50PWI Les États membres doivent respecter les règles en vigueur en ce qui concerne la protection des consommateurs. |
32 |
5 |
3 |
6 |
40 |
50 |
35.10 |
| G325/40/100PWI Les résultats de l'enquête |
32 |
5 |
3 |
6 |
40 |
100 |
32.10 |
| Le montant de l'aide est calculé en fonction de la situation de l'entreprise. |
25 |
5 |
3 |
4.5 |
40 |
50 |
28.70 |
| G255/40/100PWI Les résultats de l'enquête |
25 |
5 |
3 |
4.5 |
40 |
100 |
25.80 |
Remarque: l'espacement des barres I signifie que les centres des barres ou la hauteur sont placés; l'espacement des barres transversales signifie que les centres des barres ou la hauteur sont placés.
caractéristique du produit
| Économie de données |
dans les mêmes conditions de charge, le moyen le plus efficace d'enregistrer les données et, par conséquent, les données de la structure de support peuvent être réduites. |
| Réduire les investissements |
économiser des données, économiser du travail, économiser du temps, pas de nettoyage et de protection. |
| La construction est simple. |
le dispositif de plaque de grille en acier est serré ou soudé sur le support préinstallé, et une personne peut le terminer |
| Ça vous fera gagner du temps. |
le produit n'a pas besoin d'être retraité sur place, c'est-à-dire que le dispositif est très rapide. |
| Durable |
après un traitement anticorrosion au zinc à chaud avant de quitter l'usine, la résistance aux chocs et à la pression peut être forte |
| Un roulement moderne |
belle apparence, un aménagement standard, une ventilation et une lumière, donnant aux gens une sensation moderne de toute circulation |
| Anti-encrassement |
Un déversement important, pas d'eau de pluie, de neige et de poussière. |
| Réduire la résistance du vent |
En raison d'une bonne ventilation, une faible résistance au vent dans les vents forts, réduisent les dommages causés par le vent. |
| À l'épreuve de la lotion |
performances antidérapantes et autres fonctions. |
| Une planification simple |
Aucune petite poutre de support, structure simple, planification simplifiée; Pas besoin de planifier les détails de la grille en acier, indiquez simplement le type peut être, l'usine peut planifier pour les clients. |
Votre message doit contenir entre 20 et 3 000 caractères!
