Détails sur le produit:
Conditions de paiement et expédition:
|
| Type: | G325/30/100 | Type de barre: | Barre tordue |
|---|---|---|---|

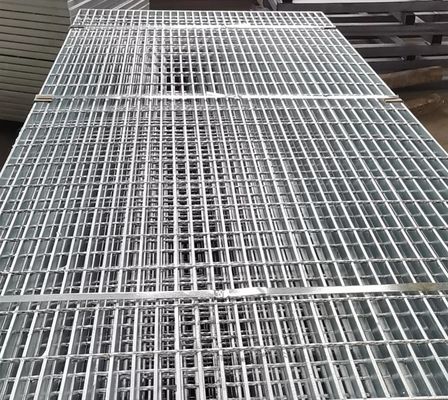

| Taille: | 1000x5800mm | Nom: | L'allée en acier galvanisée râpe la grille |
| Mettre en évidence: | grille galvanisée,acier galvanisé RESEAU |
||
1, présenter:
Caillebotis en acier est faite par la barre d'appui et la barre transversale selon l'arrangement de trame d'acier plat, dans l'espacement de haute pression sur la soudeuse de résistance soudée par la coupe, l'incision, l'ouverture, le processus de surjet
2. caillebotis en acier spécifications- galvanisé grille d'entrée en acier grilles caillebotis
taille de panneau disponible (grille noire): 1000x5800mm ou 1000x6000mm
| Palier d'appui | Pas de barre transversale | Taille de l'acier de chargement (Largeur × Épaisseur) | |||||
| 20 × 3 | 25 × 3 | 32 × 3 | 40 × 3 | 20 × 5 | 25 × 5 | ||
| 30 | 100 | G203 / 30/100 | G253 / 30/100 | G323 / 30/100 | G403 / 30/100 | G205 / 30/100 | G255 / 30/100 |
| 50 | G203 / 30/50 | G253 / 30/50 | G323 / 30/50 | G403 / 30/50 | G205 / 30/50 | G255 / 30/50 | |
| 40 | 100 | G203 / 40/100 | G253 / 40/100 | G323 / 40/100 | G403 / 40/100 | G205 / 40/100 | G255 / 40/100 |
| 50 | G203 / 40/50 | G253 / 40/50 | G323 / 40/50 | G403 / 40/50 | G205 / 40/50 | G255 / 40/50 | |
| 60 | 50 | - | G253 / 60/50 | G253 / 60/50 | G403 / 60/50 | G205 / 60/50 | G255 / 60/50 |
| Palier d'appui | Pas de barre transversale | Taille de l'acier de chargement (Largeur × Épaisseur) | |||||
| 32 × 5 | 40 × 5 | 45 × 5 | 50 × 5 | 55 × 5 | 60 × 5 | ||
| 30 | 100 | G325 / 30/100 | G405 / 30/100 | G455 / 30/100 | G505 / 30/100 | G555 / 30/100 | G605 / 30/100 |
| 50 | G325 / 30/50 | G405 / 30/50 | G455 / 30/50 | G505 / 30/50 | G555 / 30/50 | G605 / 30/50 | |
| 40 | 100 | G325 / 40/100 | G405 / 40/100 | G455 / 40/100 | G505 / 40/100 | G555 / 40/100 | G605 / 40/100 |
| 50 | G325 / 40/50 | G405 / 40/50 | G455 / 40/50 | G505 / 40/50 | G555 / 40/50 | G605 / 40/50 | |
| 60 | 50 | G325 / 60/50 | G405 / 60/50 | G455 / 60/50 | G505 / 60/50 | G555 / 60/50 | G605 / 60/50 |
3 . Spécification des grilles de grille d'entrée en acier galvanisé
| Type de barre de roulement | Barre plate | Je barre | Barre dentelée | |
| Type de barre transversale | Barre torsadée | Barre ronde | barre plate | |
| Processus de production | soudé | Pression bloquée | ||
| Traitement de surface | Auto-couleur | Galvanisé | peint | |
| application | Plate-forme | passerelle et plancher | Tranchée | Marches d'escalier en acier |
| Plafond suspendu | Barrière |
types de barres de roulement:
type dentelé, type plat, type I
4. Caillebotis en acier Standard-- Caillebotis en acier de passerelle de Galvanized
| Norme de grille en acier | |||
| Norme de grille en acier | Acier Standard | Norme de galvanisation | |
| Chine Standard | YB / T 4001.1-2007 | GB700-88 | GB / T13912-2002 |
| Etats-Unis Standard | ANSI / NAAMM (MBG531) | ASTM (A36) | ASTM (A123) |
| Norme britannique | BS4592 | BS4360 (43A) | BS729 |
| Australie Standard | AS1657 | AS3679 | AS1650 |
| Deutsche Standard | DIN24537 | DIN17100-80 | DIN50976 |
