Écran métallique soudé de fil de fer sous-marin Offshore Everglades réseau de renforcement de gazoducs

Écran en treillis métallique soudé pour pipelines sous-marins offshore, Everglades, pétrole, gaz, renforcement

Treillis de renforcement de pipeline est également appelé treillis de revêtement de poids en béton (treillis CWC). Le matériau du treillis est de l'acier à faible teneur en carbone avec un revêtement galvanisé. Il peut s'agir de fil galvanisé à froid ou de fil galvanisé à chaud conforme à la norme ASTM, et les fils longitudinaux sont profondément ondulés puis soudés pour former une structure en forme de vague, ce qui facilite le revêtement de béton et l'immersion dans l'eau ou la terre. Il offre d'excellentes performances de résistance à la corrosion et à la rouille, empêchant les pipelines revêtus de béton d'être endommagés pendant l'installation et après leur mise en place.

Structures

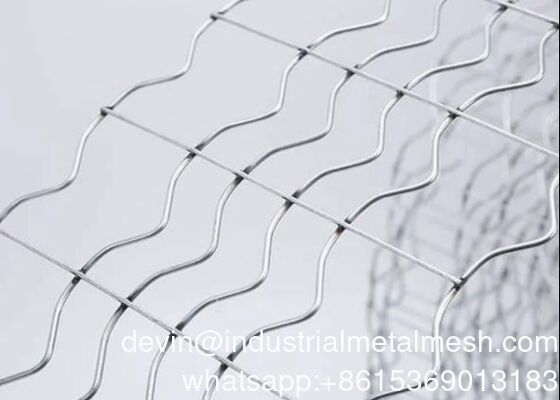

Le treillis de renforcement de pipeline est constitué de fils longitudinaux et de fils transversaux.

• Fil longitudinal. Ils sont profondément ondulés puis espacés à intervalles réguliers pour être soudés en une structure ondulée. Le treillis de renforcement de pipeline est disponible en différents types, avec 6/8/10 fils transversaux par treillis de renforcement de pipeline. Pour un treillis de renforcement de pipeline avec 6 fils transversaux, les 4 fils transversaux centraux sont espacés de manière égale et les deux fils transversaux sur le bord sont plus éloignés des fils transversaux adjacents. La structure ondulée facilite le revêtement du treillis de renforcement de pipeline avec du béton, puis son immersion dans l'eau ou le sol.
• Fil transversal. Ils sont de forme droite, et les fils transversaux sur le même treillis de renforcement de pipeline sont espacés de la même distance. Après la technologie de soudage par points, ils sont bien fixés avec les fils longitudinaux ondulés.
• Bord du fil exposé : ≤ 2,5 mm
  Les treillis de renforcement de pipeline offrent d'excellentes performances de résistance à la corrosion et à la rouille pour éviter d'endommager le pipeline.

Spécifications du treillis de renforcement de pipeline

4 types de treillis de renforcement de pipeline : HN-N, HN-T, HN-L et HN-W.

HN-N
Il s'agit d'un fil d'acier à faible teneur en carbone pour le renforcement des pipelines revêtus de béton. Le treillis comprend 6 fils longitudinaux qui sont profondément ondulés entre les fils transversaux. Le treillis de 2 pouces avec les deux côtés entre les fils longitudinaux est destiné à être recouvert avec un chevauchement de 1 pouce.

HN-T
Il s'agit d'un treillis soudé par points en fil d'acier galvanisé à faible teneur en carbone pour le renforcement des pipelines revêtus de béton. Le treillis comprend 8 fils longitudinaux qui sont profondément ondulés entre les fils transversaux.



HN-L
Il s'agit d'un treillis soudé par points en fil d'acier galvanisé à faible teneur en carbone pour le renforcement des pipelines revêtus de béton. Le treillis mesure 92,4 mm au lieu de 67 mm entre les fils transversaux.



HN-W
Il s'agit d'un treillis soudé par points en fil d'acier galvanisé à faible teneur en carbone pour le renforcement des pipelines revêtus de béton. Le treillis comprend 10 fils longitudinaux qui sont profondément ondulés entre les fils transversaux.



Caractéristiques du treillis de renforcement de pipeline

• Haute résistance à la traction. Le treillis de renforcement de pipeline est fabriqué à partir de fils d'acier à haute résistance qui peuvent résister aux contraintes et à la pression de la construction de pipelines.
• Résistance à la corrosion. Le treillis CWC est recouvert d'une couche de zinc ou d'un autre matériau résistant à la corrosion pour prévenir la rouille et la corrosion.
• Facile à installer. Le treillis CWC peut être facilement installé autour du pipeline, offrant une solution rapide et efficace pour renforcer le pipeline.
• Rentable. L'utilisation du treillis de renforcement de pipeline est une alternative rentable aux méthodes traditionnelles de renforcement de pipeline, telles que le béton ou le renforcement en acier.
• Durabilité. Le treillis de renforcement de pipeline est conçu pour résister aux conditions environnementales difficiles, y compris les températures extrêmes et les conditions météorologiques.
• Bonne apparence. L'apparence du treillis de renforcement de pipeline est soignée, régulière et brillante. Le treillis est solidement lié et ferme. Le joint de soudure est ferme et pratique pour le transport et l'empilage.

Applications du treillis de renforcement de pipeline

Le treillis de renforcement de pipeline est couramment utilisé dans une variété d'applications de pipelines, notamment :

• Pipeline sous-marin de gaz et de pétrole. Le treillis de renforcement de pipeline est utilisé pour renforcer les pipelines sous-marins de pétrole et de gaz, offrant une résistance et une durabilité supplémentaires au pipeline.
• Pipeline de gaz des Everglades. Le treillis CWC peut être utilisé pour protéger le pipeline de gaz des Everglades des facteurs externes tels que l'érosion, la corrosion ou les dommages causés par la faune.
• Pipeline de gaz et de pétrole du fond de la rivière. Le treillis de renforcement de pipeline fournit un soutien et un renforcement supplémentaires pour répartir le poids du pipeline plus uniformément sur le lit de la rivière ou du cours d'eau. Cela peut aider à réduire le risque d'endommagement du lit de la rivière ou du cours d'eau.
•

Treillis de renforcement de pipeline pour le transfert de gazoduc sous-marin

Treillis de renforcement de pipeline pour le transfert de pipeline pétrolier sous-marin

Treillis de renforcement de pipeline pour le transfert de gaz et de pétrole du fond de la rivière

Treillis de renforcement de pipeline pour le transfert de gazoduc des Everglades

Treillis CWC

Aperçu du treillis CWC HN-N

Vue de face du treillis CWC HN-N

Détail du treillis CWC HN-N

Vue latérale du treillis CWC HN-N

Aperçu du treillis CWC HN-W

Vue de face du treillis CWC HN-W

Détail du treillis CWC HN-W

Vue latérale du treillis CWC HN-W

Détail des accessoires du treillis CWC

Vue de face des accessoires du treillis CWC
