Les composants du système TECCO G65/4

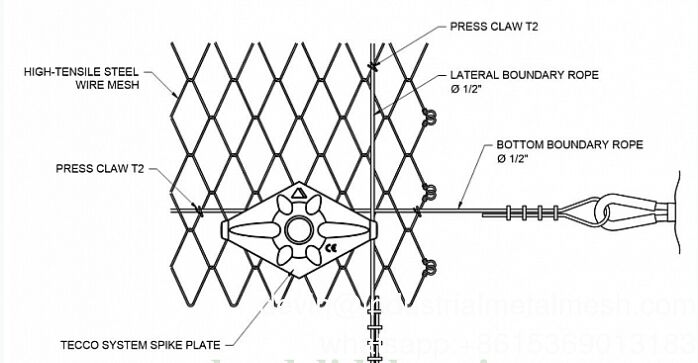

composant de maille tecco à haute traction

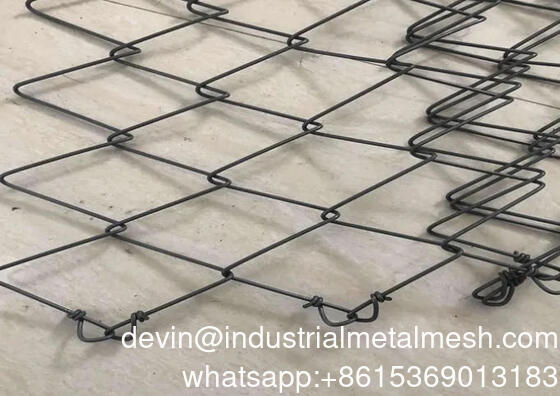

• Maillage de tecco.Parte principale du maillage de tecco à haute traction en acier à haute traction pour le système de protection contre les chutes de roches en pente.Il est fabriqué en fil d'acier à haute résistance à la traction et présente une excellente résistance à la corrosion.La résistance à la traction de 1770 N/m2 offre une protection maximale pour la pente et les personnes.
• Ancrage en acier.L'ancrage en acier est constitué d'une barre en acier déformée de 25 mm de diamètre, il est principalement utilisé pour fixer le maillage tecco à haute traction sur les pentes rocheuses ou de sol.Il peut fournir toute la stabilité à la pente et maillage tecco.
• Plaque à pointes de type griffe. La plaque à pointes de type griffe est généralement utilisée avec des clous pour fixer fermement le maillage tecco à haute traction sur la pente.La conception des griffes rend la plaque de point une structure plus stable et ferme.
• Des clous de terre ou de roche.Utilisé avec une plaque de pointe de type griffe pour fixer le maillage tecco à haute traction sur la montagne.
• Clips.Les clips sont utilisés pour relier fermement le filet de tecco voisin à haute traction.
• Corde à coudre.Il est utilisé pour connecter les filets voisins tecco.Et la connexion est généralement ont des chevauchements.Il peut être utilisé pour remplacer les clips.
• Corde de bordure.Passez à travers le maillage à haute traction, puis fixez-le à l'ancrage pour obtenir un maillage à haute traction et la stabilité du système.


1. type de fil d'acier à haute résistance à la traction

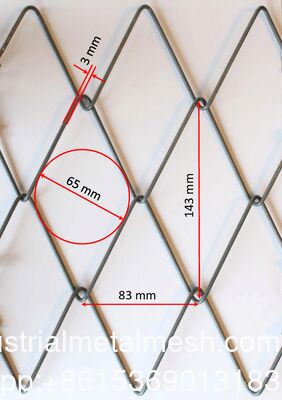

2. Forme de maille: rhomboïde
3. Diamètre du fil: 4 mm
4. Dimensions diagonales de la maille: 3,27 x 5,43 pouces (83 x 138 mm) avec une variabilité de +/- 3%
5. Largeur des mailles: 2,56 pouces (65 mm) avec une variabilité de +/- 3%
6. Hauteur totale des mailles: 15 mm avec une variabilité de +/- 10%
7. Dégagement des mailles: 0,28 pouces (7 mm) avec une variabilité de +/- 10%
8. Résistance à la traction: ≥ 256 ksi (≥ 1765 MPa)
9. Protection contre la corrosion: GEOBRUGG SUPERCOATING® (composé à 95% de zinc et à 5% d'aluminium)
10. Capacité de charge et propriétés mécaniques: 10. Résistance à la traction de la maille: ≥ 17,1 coups/pi (≥ 250 kN/m)
11. Résistance au perçage des roulements: 62,9 lèvres / 83,2 coups (≥ 290 kN / ≥ 370 kN)
12. Résistance au détachement des roulements: 31,5 tours / 41,6 tours (≥ 140 kN / ≥ 185 kN)
13. Résistance aux contraintes de traction parallèles à la pente: 11,2 coups / 16,9 coups (≥ 50 kN / ≥ 75 kN)
14. L'allongement lors de l'essai de résistance à la traction longitudinale: moins de 6,0%
15. Taille du rouleau: 15
16. Longueur du rouleau: 30 mètres
17. Surface totale par rouleau: 105 m2
18. Poids par pied carré: 0,676 lb/ft2 (3,3 kg/m2)
19. Poids total par rouleau: 377 kg

Avantages du maillage textile à haute résistance
Les filets de protection contre les chutes de roches offrent plusieurs avantages par rapport aux autres types de mesures de protection contre les chutes de roches.Contrairement à d'autres mesures de protection contre les chutes de roches telles que les barrières et les clôturesLes filets de protection contre les chutes de roches ne nécessitent pas de remplacement, de réparation ou de repeinture fréquents.
Le maillage tecco à haute résistance à la traction est également tissé dans une structure en diamant et est très pratique à ranger.Il est facile et rapide de dérouler et d'installer le maillage tecco haute résistance avec l'aide de la technologie mécanisée, ce qui vous fait gagner beaucoup de temps sur le projet.


Le bon processus d'installation du système de maillage tecco à haute résistance
Étape I: dégagement et nivellement de la pente selon les exigences de conception
Étape II: Marquage de tous les points importants sur une pente (distance des clous selon la valeur de conception, points de forage, etc.)
Étape III: travaux de forage et installation de clous
Étape IV: Choisir les points d'ancrage dans les creux ou couper et préparer les encoches autour des têtes d'ongles
Étape V: Installation du drainage ou d'autres éléments requis
Étape VI: installation de tapis de contrôle de l'érosion TECMAT® pour une verdure accrue si le sol peut être évacué
Étape VII: Déballage et fixation des mailles TECCO®
Étape VIII:Connexion de feuilles individuelles de mailles avec des pinces de raccordement
Étape IX: installation d'ancrages de corde avec tête flexible et corde de bordure
Étape X: prétensionnement du système selon la valeur de conception à l'aide d'une clé à couple
Étape XI: vermifugation des pentes (semis, hydroseeding, etc.)
