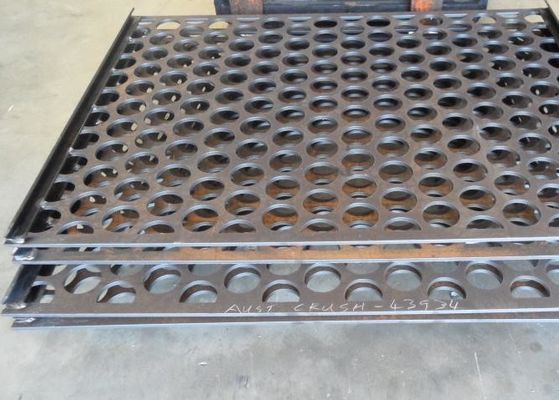

NM300 Plaque de perforation métallique en acier laminée à froid en acier inoxydable avec motif de trou rond

Faisceau de plaques perforéesIls sont utilisés pour le dépistage du scalping. Ils résisteront à un dépistage rude et lourd et dureront donc plus longtemps que la plupart des autres dépistages.Les produits sont exigeants pour l'environnement.


1Écrans vibrants perforés - Normes
Quantité - Indiquez le nombre de plaques de film perforées de même épaisseur, largeur, longueur, perforation et barres.

2. Épaisseur - Spécifier en pouces ou nombre de jauges.

● 1. L'acier - Utilisez le tableau de l'état américain.

● 2. acier inoxydable - Utilisez le tableau américain Std.

● 3. Monel - Utilisez le tableau des États-Unis.

● 4. laiton, cuivre, métal de Muntz et aluminium - utilisez B&S Ga. Tableau.

3Type de métal - Indiquer le type de métal requis. Plaque d'acier: au moins 0,20 C et au moins 0,40 Mn. Plaque d'acier résistante à l'abrasion (AR); au moins 0,35 C et au moins 1,20 Mn.

4. largeur - La "largeur" est la dimension en angle droit par rapport au débit du matériau. Spécifiez la largeur globale. Si des brides à crochet sont requises, spécifiez: "largeur (mesurée en dehors des brides à crochet)." Tolérance de la largeur: plus 0" moins 1/4".

5. longueur - La "longueur" est la dimension de la plaque d'écran perforée qui est parallèle au flux du matériau à scanner.plus 0" moins 1/4".

6. Taille et forme des perforations - Cliquez ici pour voir les perforations disponibles.

7Les perforations sont normalement échelonnées dans le sens du débit du matériau à filtrer.

8. Barres - La "barre" est le métal entre les perforations et est mesurée au point où les perforations sont les plus proches.

9. Méthode de fixation de la plaque d'écran perforée aux écrans vibrants:

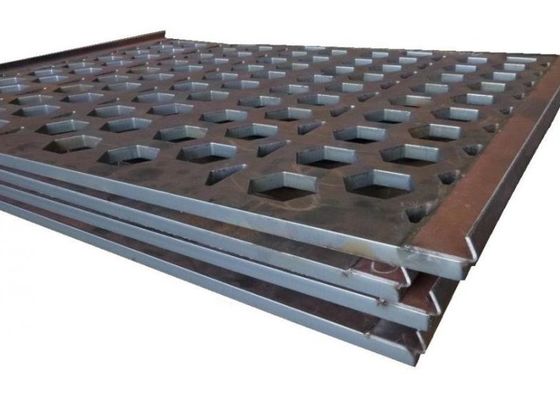

● 1. Flanches d'hameçon - Pour les écrans vibrants standard de type "tension", spécifiez "Flanches d'hameçon" (Cliquez ici).

● 2. boulonnés au cadre d'un écran vibrant - Si le

● 3 - La plaque perforée doit être boulonnée; soumettez un croquis indiquant l'emplacement, la taille et le type des trous.

● 4. Indiquez également la largeur des marges vierges sur les côtés et les extrémités de la plaque perforée.

10. Écrans couronnés - Si une plaque d'écran doit être "couronnée", indiquez la quantité de couronne mesurée à la ligne médiane.la couronne standard pour les écrans d'épaisseur 1/16" et plus lourds sera équipée comme suit:Pour les écrans vibrants de 3 ou 4 pieds de large, couronne -1/2. Pour les écrans vibrants de 5 pieds de large, couronne -3/4". Pour les écrans vibrants de 6 pieds de large et couronne -1" de plus large.

11. Autres informations:

● 1. pour les perforations à fente - préciser si la longueur de la fente est parallèle à la largeur ou à la longueur de la plaque de séchage perforée.

● 2. Si l'écran doit être " corrugé " pour distribuer ou retarder le débit du matériau, préciser.

● 3. Pour les écrans nécessitant des "barres de glissement" pour enlever le cuir chevelu d'un matériau de grande taille, indiquez la taille et l'emplacement de la barre.

12. Barres d'accrochage (barres de jupons) - peuvent être fournies en pièce standard ou sur mesure selon vos besoins avec ou sans trous ronds ou carrés.

Matériau:

Nous pouvons offrir une large gamme de plaques perforées, perforées ou profilées au plasma en acier doux et en acier inoxydable.

Types de bords:

soudés sans couture avec une plaque d'acier doux ou d'acier inoxydable pliée à 45/60 degrés

Écrans tournants perforés - Normes
Quantité - Indiquez le nombre de sections d'écran requises (voir illustration ci-dessus).

Épaisseur - spécifier en pouces ou en nombre de gauges.

Acier - États-Unis Std. Ga. Table révisée 11/42.

Monel - États-Unis Std. Ga. tableau

Acier inoxydable - Tableau des États-Unis

Lumière, Muntz, Aluminium - Tableau B&S Ga.

Type de métal - Indiquez le type de métal requis. Plaque d'acier: un minimum de 0,20 C et un minimum de 0,40 Mn doit être utilisé. Plaque d'acier résistante à l'abrasion (AR): un minimum de 0,35 C et un minimum de 1,20 Mn.

Diamètre - Indiquer le diamètre extérieur exact ou le diamètre intérieur exact de la section de l'écran perforé en pouces.

Longueur - Spécifiez la longueur de la section d'écran (voir illustration ci-dessus). Tolérance de la longueur de l'écran: plus 0" moins 1/4".

Taille et forme des perforations - Voir page 4 pour les perforations disponibles.

Dispositions des perforations - Disposition en étapes (modèle 600) est la norme pour la plaque d'écran perforée lorsqu'elle est utilisée sur des écrans tournants.

Barres - La "barre" est le métal entre les perforations et est mesurée au point où les perforations sont les plus proches.

Segments - Spécifiez le nombre de segments pour chaque section (voir illustrations ci-dessus).

Méthode d'assemblage de segments de plaque de film perforée pour fabriquer des sections et/ou des cylindres

Les fesses ne sont pas attachées.

- Des pinces standard.

Les fesses sont des sangles standard.

Les articulations de la hanche - L'articulation de la hanche est de 11/2 "à 2" (route minimale 11/2").

Autres informations - Si des trous de boulons pour le montage sur le cadre ou des marges spécifiques sont requis, soumettez un croquis.

Si des perforations à fentes sont nécessaires et que l'aménagement des fentes est important,indiquer si la longueur des fentes est parallèle à la longueur de la section d'écran ou à la circonférence de la section d'écran.
